湿度传感器维修技巧

　　HMP45D温湿度传感器的结构

　　HMP45D温湿度传感器应安装在其中心点离地面1.5米处。其中，温度传感器是铂电阻温度传感器，湿度传感器是湿敏电容湿度传感器，即HMP45D是将铂电阻温度传感器与湿敏电容湿度传感器制作成为一体的温湿度传感器，如图1所示。

　　hmp45d湿度传感器工作原理

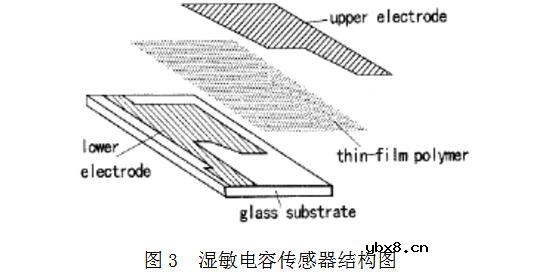

　　HMP45D温湿度传感器的测湿元件是HUMICIP180高分子薄膜型湿敏电容，湿敏电容具有感湿特性的电介质，其介电常数随相对湿度的变化而变化，从而完成对湿度的测量。湿敏电容主要由湿敏电容和转换电路两部分组成，其结构如图3所示。它由上电极（upper electrode）、湿敏材料即高分子薄膜（thin-film polymer）、下电极（lower electrode）、玻璃衬底（glass substrate）几部分组成。

　　芬兰vaisala公司生产的hmp45d湿度传感器是目前我国气象部门地面气象观测网内自动站上统一使用的测量相对湿度的传感器。常用的湿度传感器感应元件主要有湿敏电阻和湿敏电容，目前我省均使用湿敏电容湿度传感器，其感应元件装在传感器头部带有滤纸的保护罩内。湿敏电容湿度传感器是用有机分子膜做介质的一种小型电容器。其工作原理是：将传感器置于大气中，当大气中水汽透过上电极进入介电层，介电层吸收水汽后，介电系数发生变化，导致电容量发生变化。电容量的变化正比于相对湿度。

　　hmp45d湿度传感器天气条件

　　hmp45d型湿度传感器长期处于高湿环境条件下，就会出现当环境湿度下降后，传感器测量的相对湿度很长时间降不下来而使测量失效［I1］。通过具体事例分析得（见表1）：hmp45d型湿度传感器在有雾、有降水和风速小时最容易出现故障，表现为记录缺测或异常，与其固有缺陷特性相一致。有雾和有降水时出现故障概率各为50%，出现故障时风速很小，日平均风速在0.6~2.3米/秒，其中诸城出现故障次数最多，达7次，占58%，本站观测场西侧有一小型煤场，在相对湿度很大时容易将灰尘粘附在滤纸上，极易造成传感器失灵，说明在使用中保持hmp45d型湿度传感器感应头的清洁是非常重的。

　　hmp45d湿度传感器故障排除

　　通过对hmp45d型湿度传感器出现故障时的天气条件分析及其固有特性的了解，在仪器出现故障时如何在最短的时间去湿是最关键的。在有备份仪器的情况下最简单最有效的方法是替代法，即用备份仪器换下故障传感器，将其感应头取回室内，除去防尘罩，用电吹风将感应元件上的水汽吹干，经过一段时间即可恢复正常。无备份仪器的情况下要小心取下防尘罩，用柔软的纱布擦拭感应部分，一定要轻而的仔细。因现用的湿度传感器与温度传感器是一体的，在维修湿度传感器时要尽可能不要碰到温度感应元件，以减少对温度示值的影响。在传感器出现故障时应及时启动人工仪器，按规定进行人工补测;维修过程中的异常数据要人工删除a、j中的有关数据，做好报表备注等。在日常使用过程中要保持湿度保护滤纸洁净，发现有灰尘即使用软毛刷轻轻除去或更换新滤纸;更换保护罩时要提前将其放入百叶箱达到自然状态，以使更换前后传感器很快正常感应实际温湿度。按规定清洁百叶箱，沙尘天气过后即使清洁百叶箱及保护滤纸。
