dht11的工作原理_dht11接线图

　　DHT11产品概述

　　DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个DHT11传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。单线制串行接口，使系统集成变得简易快捷。超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。产品为 4 针单排引脚封装。连接方便，特殊封装形式可根据用户需求而提供。

　　DHT11技术参数

　　供电电压： 3.3~5.5V DC　　输 出： 单总线数字信号

　　测量范围： 湿度20-90%RH， 温度0~50℃

　　测量精度： 湿度+-5%RH， 温度+-2℃

　　分 辨 率： 湿度1%RH， 温度1℃

　　互 换 性： 可完全互换 ，

　　长期稳定性： 《±1%RH/年

　　DHT11的特性

　　相对湿度和温度测量

　　全部校准，数字输出

　　卓越的长期稳定性

　　无需额外部件

　　超长的信号传输距离

　　超低能耗

　　4引脚安装

　　完全互换

　　dht11典型应用电路

　　dht11工作原理

　　dht11温湿度传感器工作原理是超出建议的工作范围可能导致高达3%RH的临时性漂移信号。返回正常工作条后，传感器会缓慢地向校准状态恢复。要加速恢复进程/可参阅7.3小节的“恢复处理”。在非正常工作条件下长时间使用会加速产品的老化过程。暴露在化学物质中电阻式湿度传感器的感应层会受到化学蒸汽的干扰，化学物质在感应层中的扩散可能导致测量值漂移和灵敏度下降。在一个纯净的环境中，污染物质会缓慢地释放出去。

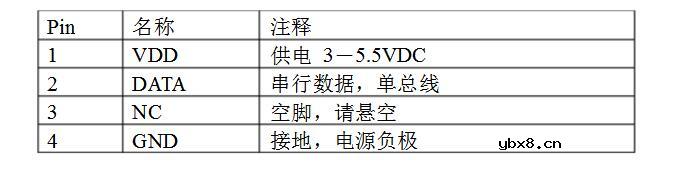

　　DHT11引脚说明
