负压传感器作用与使用说明

在大家的日常工作中，有一些专业的人士接触过负压 传感器 ，当然相信大部分工种还是没接触过负压传感器的。

负压传感器作用

1.空气 流量计 ——测量发动机的进气量，将信号输入ECU。

2.进气绝对压力传感器——测量进气管内气体的绝对压力，将信号输入ECU。

3.节气 门 位置传感器——检测节气门的开度及开度变化，信号输入ECU。

4.凸轮轴位置传感器——提供曲轴转角基准位置信号。

5.曲轴位置传感器——检测曲轴转角位移，给ECU提供发动机转速信号和曲轴转角信号。

6.进气温度传感器——检测进气温度信号。

7.冷却液温度传感器——给ECU提供冷却液温度信号。

8.车速传感器——检测汽车的行驶速度，给ECU提供车速信号（SPD信号）。

9.氧传感器——检测排气中的氧含量。

10.爆燃传感器——检测汽油机是否爆燃及爆燃强度。

11. 空调 开关 ——当空调开关打开，空调 压缩机 工作，发动机负荷加大时，由空调开关向ECU输入信号。

12.档位开关——自动变速器由空档挂入其他档时，向ECU输入信号。

13.启动开关——发动机启动时，给ECU提供一个启动信号。

14.制动灯开关——制动时，向ECU提供制动信号。

15.动力转向开关——当方向盘由中间位置向左右转动时，由于动力转向油泵工作而使发动机负荷加大，此时向ECU输入信号。

16.巡航控制开关——当进入巡航控制状态时，向ECU输入巡航控制状态信号。

在基础学科研究中，传感器更具有突出的地位。 现代 科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到fm的粒子世界，纵向上要观察长达数十万年的天体演化，短到 s的瞬间反应。此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁场等等。显然，要获取大量人类感官无法直接获取的信息，没有相适应的传感器是不可能的。许多基础科学研究的障碍，首先就在于对象信息的获取存在困难，而一些新机理和高灵敏度的检测传感器的出现，往往会导致该领域内的突破。一些传感器的发展，往往是一些边缘学科开发的先驱。

GP5000型负压传感器使用说明

P5000型负压传感器（以下简称传感器）是适用于煤矿井下巷道及瓦斯抽放管道负压监测的本质安全型仪器，主要用于风压变化监测，以保证矿井正常通风、配风及瓦斯抽放管路的安全，在老塘漏风、隔墙密闭的连续监测中起到重要作用。

传感器电路采用单片机设计，能就地显示检测的压力值，同时输出频率信号，供远程采集；能遥控调校零点和灵敏度，并具备故障自检功能，给使用和维护带来很大的方便。传感器的电源电路采用开关电源，使整机功耗更低，有利于延长分站和传感器之间的传输距离。

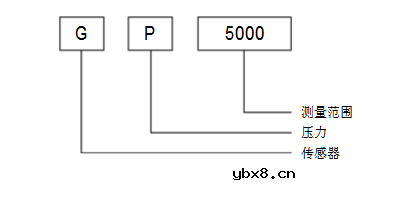

产品的型号定义如下：

工作原理

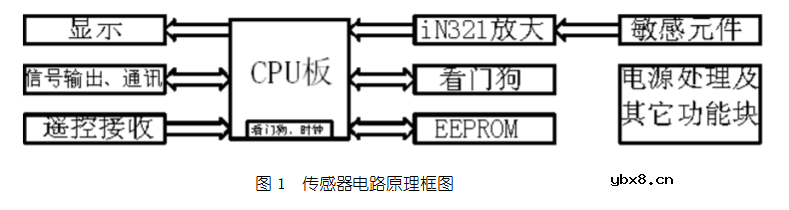

传感器的电路工作原理框图如下：

传感器的压力检测采用压阻应变测力原理，探头由压阻扩散硅全桥电路构成。风压变化通过桥路转换为电压信号，经IN321放大后直接送入单片机。单片机在采集到压力信号后，将该信号就地数字显示，并将其转换为标准频率信号输入到系统分站，实现集中监控。

传感器结构设计充分考虑了恶劣的环境条件，在结构强度和防水性能方面都采取了有效的措施，同时还特别加大了接口连接器的尺寸，保证传感器能稳定可靠地工作。
