照度传感器的安装与接线

什么是照度传感器

光照度变送器采用对弱光也有较高灵敏度的硅兰光伏探测器作为传感器；具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点，适用于各种场所，尤其适用于农业大棚、城市照明等场所。根据不同的测量场所，配合不同的量程，线性度好、防水性能好、可靠性高、结构美观、安装使用方便、抗干扰能力强。

照度传感器的安装与接线

照度传感器的安装与接线以室内照度传感器和室外照度传感器为例，如下：

一、室内照度传感器的安装与接线。

图1 外形尺寸

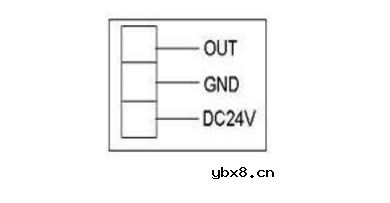

图2 接线图

安装说明：

该传感器尽量安装在四周空旷或射面上没有任何障碍物的地方（感应面应保持清洁），与传感器相衔接的线缆应该固定在安装架上，以减少断裂、脱皮等情况。光照度传感器在使用一段时间后，应定期擦拭上方的滤光片，以保持测量数值的准确性。

二、室外照度传感器的安装与接线。

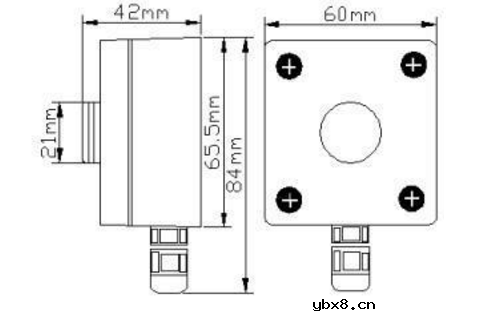

图3 外形尺寸

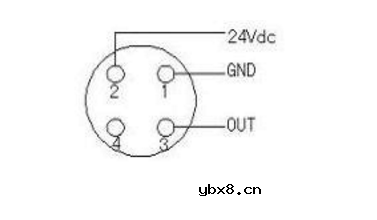

图4 接线图

安装说明：

该传感器尽量安装在四周空旷或射面上没有任何障碍物的地方（感应面应保持清洁），与传感器相衔接的线缆应该固定在安装架上，以减少断裂、脱皮等情况。光照度传感器在使用一段时间后，应定期擦拭上方的滤光片，以保持测量数值的准确性。

       照度传感器的技术参数

供电电压： 12VDC～30VDC

感光体： 带滤光片的硅蓝光伏探测器；

波长测量范围： 380nm～730nm；

准 确 度： ±7％ 重复测试： ±5%；

温度特性： ±0.5%/℃；

测量范围： 0～200000Lux

输出形式：

二线制4～20mA电流输出 三线制0～5V电压输出 液晶显示输出 232/485网络输出

使用环境：

0℃～40℃、0%RH～70%RH（带液晶）； 0℃～70℃、0%RH～70%RH（不带液晶） 大气压力： 80～110kPa》照度传感器的典型应用

1、背光调节：电视机、电脑显示器、LCD背光、手机、数码相机、MP4、PDA、GPS；

2、节能控制：红外摄像机、室外广告机、感应照明器具、玩具； 3、仪器 仪表：测量光照度的仪器及工业控制；

4、环保替代：替代传统光敏电阻、光敏二极管、光敏三极管；

照度传感器的注意事项

1.一定要先检查下包装是不是完好无损的，然后去核对变送器的型号和规格是不是跟所购买的的产品一样；如果有问题一定要尽快与卖家联系。

2.使用光照度传感器的时候一定不能有外压力冲压光检测传感器，避免压力冲压下测量元件受损影响光照度传感器的使用或导致光照度传感器发生异常或压坏遮光膜产生漏水现象。一定要避免在高温高压环境下使用光照度传感器。

3.用户在使用光照度传感器的时候禁止自己拆卸传感器，更加不能触碰传感器膜片，以免造成光照度传感器的损坏。

4.使用光照度传感器之前一定要确认电源输出电压是不是正确；电源的正、负以及产品的正、负接线方式，保证被测范围在光照度传感器相应量程内并详细阅读产品说明书或咨询卖方。

5.安装光照度传感器的时候，一定要保证受光面的清洁并置于被测面。

6.严禁光照度传感器的壳体被刀或其他锋利的金属连接线及物体划伤，磕伤，砰伤，造成变送器进水损坏。
