　　光电传感器概念

　　光电传感器是利用光线检测物体的传感器的统称，是由传感器的发射部分发射光信号并经被检测物体的反射、阻隔和吸收，再被接受部分检测并转换为相应电信号来实现控制的装置。

　　光电传感器在一般情况下，有三部分构成，它们分为：发射器，接收器和检测电路。

　　光电传感器特点

　　1、非触式检测，传感器使用寿命长，对被检物无损害。

　　2、用于长距离检测，用途广泛。

　　3、适用的被检物种类众多，对光线传播有影响的物体均可。

　　4、响应频率高，适用于高速流水线检测使用。

　　5、检测精度高，能用于不同的色彩分辨

　　光电传感器分类和工作方式

　　⑴槽型光电传感器

　　把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时，光被遮挡，光电开关便动作。输出一个开关控制信号，切断或接通负载电流，从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。

　　⑵对射型光电传感器

　　若把发光器和收光器分离开，就可使检测距离加大。由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关，简称对射式光电开关。它的检测距离可达几米乃至几十米。使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。

　　⑶反光板型光电开关

　　把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式（或反射镜反射式）光电开关。正常情况下，发光器发出的光被反光板反射回来被收光器收到；一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号。

　　⑷扩散反射型光电开关

　　它的检测头里也装有一个发光器和一个收光器，但前方没有反光板。正常情况下发光器发出的光收光器是找不到的。当检测物通过时挡住了光，并把光部分反射回来，收光器就收到光信号，输出一个开关信号。

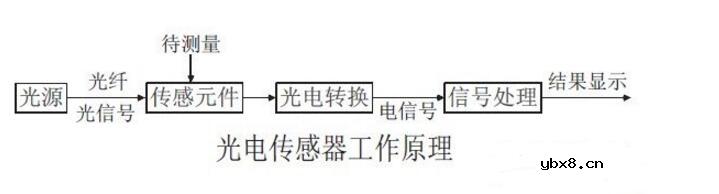

　　光电传感器工作原理（红外线光电传感器原理）

　　光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。

　　光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路。

　　发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管（LED）、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。

　　此外，光电开关的结构元件中还有发射板和光导纤维。

　　三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。
