实物检测，可与MIO媲美的动态心率传感器！

　　心率是反映人体循环系统机能的重要参数，经常性 的对心率进行测量，了解身体机能状况，对心脏工作异常有重要的预警作用，而目前智能穿戴设备上动态心率的准确监测并非易事，因为心率监测需要考虑的因素非常多，包括人体肤色、胖瘦、体温、静止、走路、跑步和光学结构设计等，需要把不同的人群和不同的运动状态做到同一个算法准确测量。

　　针对以上问题，Silicon Labs推出一款心率传感器Si1144，具有动态心率监测、超低功耗，准确度高、光学设计简单、免费提供算法库等特点，客户可以快速应用于智能穿戴设备上，目前世强已经代理了该款产品。以下图1是心率传感器结构图，内部集成PD、ADC、滤波器和LED驱动等。

　　图1：心率传感器结构图

　　方案优势

　　一、动态心率

　　采样EFM32+SI1144+Silicon labs的HRM算法，通过G-sensor配合动态补偿，准确度高，可媲美POLAR心率带和MIO手表的监测效果。

　　二、超低功耗

　　待机功耗小于500nA，动态心率检测功耗650uA，相比竞争对手低数倍的功耗，非常适合可穿戴产品对超低功耗的要求。

　　三、结构简单

　　将绿光LED和sensor封装在一起，简化光学结构，易于设计。

　　四、免费算法

　　提供Silicon labs的HRM算法库，简单配置即可读取出心率值，不用考虑复杂的算法处理，可快速完成产品设计。

　　方案测评

　　下图2是Silicon Labs 的Demo Watch，用于评估SI1144心率传感器动态心率监测效果。

　　图2：Silicon Labs 的Demo Watch

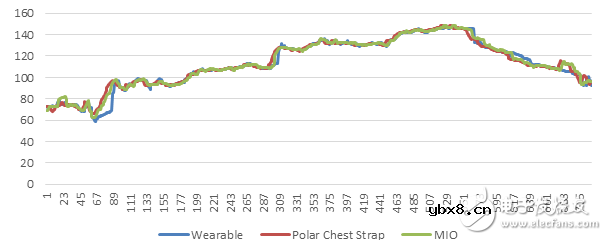

　　下图3是一个对比测试，其中蓝色是Silicon Labs的手表，红色是Polar心率带，绿色是MIO手表，从慢走-慢跑-中跑-快跑-中跑-慢跑的一个测试过程，总共测试12分钟，从测试效果分析，可媲美POLAR心率带和MIO手表的监测效果。

　　图3 ：Silicon Labs 心率传感器测量结果对比分析

　　Si1144心率传感器特点：

　　• 封装： 4.9x2.85x1.2mm 小封装

　　• 通讯接口：I2C接口连接MCU

　　• 内部结构：内置一个525nm绿光LED，简化光电隔离设计

　　• LED驱动：可外置驱动3个LED，最大驱动电流360mA

　　• 供电电源：芯片工作电压1.71-3.6V

　　SI1144心率传感器主要应用于智能穿戴设备，搭载SI1144动态心率传感器准确度高、功耗低，可大大提高产品的竞争力和更好的用户体验。获取更多方案及产品信息可联系SILICON LABS的授权代理商世强。
