测温芯片DS18B20温度传感器详细解读

　　大家好，首先感谢大家对我前几天发布的“Remind BOX”DIY实例帖的支持和捧场，在此谢过了。我今天要发一篇技术帖，是关于DS18B20这款强大的测温芯片的技术帖。本帖将从不同角度帮助广大不熟 悉DS18B20测温芯片的坛友更加了解这款芯片，也希望已经或者将要用到这款芯片的坛友可以更加顺利地完成自己的DIY作品。（声明：本帖中所涉及的图 片资源均为本人一笔一笔画出来的，未经允许，请勿转载）言归正传，下面开始技术部分。

　　第一部分：DS18B20的封装和管脚定义

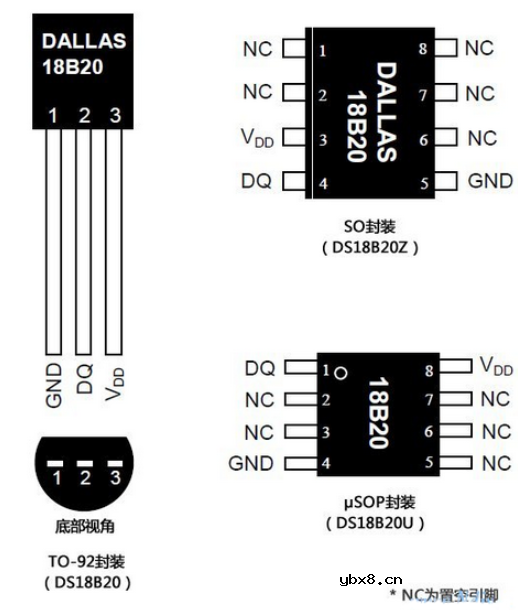

　　首先，我们来认识一下DS18B20这款芯片的外观和针脚定义，DS18B20芯片的常见封装为TO-92，也就是普通直插三极管的样子，当然也可以找 到以SO（DS18B20Z）和μSOP（DS18B20U）形式封装的产品，下面为DS18B20各种封装的图示及引脚图。

　　了解了这些该芯片的封装形式，下面就要说到各个管脚的定义了，如下表即为该芯片的管脚定义：

　　上面的表中提到了一个“奇怪”的词——“寄生电源”，那我有必要说明一下了，DS18B20芯片可以工作在“寄生电源模式”下，该模式允许 DS18B20工作在无外部电源状态，当总线为高电平时，寄生电源由单总线通过VDD 引脚，此时DS18B20可以从总线“窃取”能量，并将“偷来”的能量储存到寄生电源储能电容（Cpp）中，当总线为低电平时释放能量供给器件工作使用。 所以，当DS18B20工作在寄生电源模式时，VDD引脚必须接地。
