pt100温度传感器及工作原理介绍

　　PT100是一个温度传感器，是一种稳定性和线性都比较好的铂丝热电阻传感器，可以工作在 -200℃ 至 650℃ 的范围。

　　电阻式温度检测器（RTD，Resistance Temperature Detector）是一种物质材料作成的电阻，它会随温度的上升而改变电阻值，如果它随温度的上升而电阻值也跟著上升就称为正电阻係数，如果它随温度的上升而电阻值反而下降就称为负电阻系数。大部分电阻式温度检测器是以金属作成的，其中以白金（Pt）作成的电阻式温度检测器，最为稳定－耐酸碱、不会变质、相当线性。。.，最受工业界采用。

　　PT100温度感测器是一种以白金（Pt）作成的电阻式温度检测器，属于正电阻系数，其电阻和温度变化的关系式如下：R=Ro（1+αT） 其中α=0.00392，Ro为100Ω（在0℃的电阻值），T为摄氏温度《br》因此白金作成的电阻式温度检测器，又称为PT100。

　　1：Vo=2.55mA ×100（1+0.00392T）=0.255+T/1000 。

　　2：量测Vo时，不可分出任何电流，否则量测值会不準。电路分析由于一般电源供应较多零件之后，电源是带杂讯的，因此我们使用齐纳二极体作为稳压零件，由于7.2V齐纳二极体的作用，使得1K电阻和5K可变电阻之电压和为6.5V，靠5K可变电阻的调整可决定电晶体的射（集极）极电流，而我们须将集极电流调为2.55mA，使得量测电压V如箭头所示为0.255+T/1000。其后的非反向放大器，输入电阻几乎无限大，同时又放大10倍，使得运算放大器输出为2.55+T/100。6V齐纳二极体的作用如7.2V齐纳二极体的作用，我们利用它调出2.55V，因此电压追随器的输出电压V1

　　亦为2.55V。其后差动放大器之输出为Vo=10（V2-V1）=10（2.55+T/100-2.55）=T/10，如果现在室温为25℃，则输出电压为2.5V。

　　

　　工作原理：

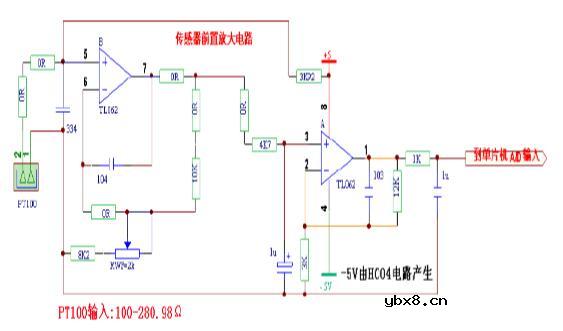

　　传感器的接入非常简单，从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了。这种接法通常会引起严重的非线性问题，但是。由于有了单片机的软件校正作为后盾，因此就简化了传感器的接入方式。
