DS18B20精度和DS18B20上拉电阻多大

　　DS18B20的作用和工作原理

　　DS18B20是常用的数字温度传感器，具有体积小，硬件开销低，抗干扰能力强，精度高的特点。 DS18B20数字温度传感器接线方便，封装成后可应用于多种场合，如管道式，螺纹式，磁铁吸附式，不锈钢封装式，型号多种多样，有LTM8877，LTM8874等等。

　　主要根据应用场合的不同而改变其外观。封装后的DS18B20可用于电缆沟测温，高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温和控制领域。

　　DS18B20的读写时序和测温原理与DS1820相同，只是得到的温度值的位数因分辨率不同而不同，且温度转换时的延时时间由2s减为750ms。 DS18B20测温原理如图3所示。图中低温度系数晶振的振荡频率受温度影响很小，用于产生固定频率的脉冲信号送给计数器1。高温度系数晶振随温度变化其振荡率明显改变，所产生的信号作为计数器2的脉冲输入。计数器1和温度寄存器被预置在-55℃所对应的一个基数值。计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当计数器1的预置值减到0时，温度寄存器的值将加1，计数器1的预置将重新被装入，计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正计数器1的预置值。

　　

　　DS18B20精度多大

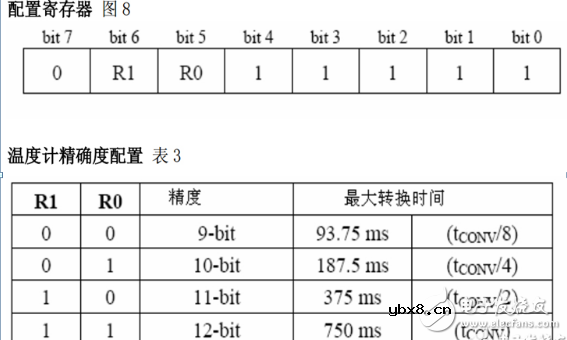

　　根据达拉斯芯片手册介绍，可以配置为9位，的温度显示，四种配置的分辨率分别为0.5℃，，出厂默认配置为12位，即最高精度。最低精度即是9位，小数位只有一位，所以才是0.5°C的精度，那么10位，11位，12位依此类推就是0.25℃，0.125℃和0.0625℃。

　　

　　DS18B20上拉电阻多大

　　因为DS18B20是单总线温度传感器，数据线是漏极开路，如果DS18B20没接电源，则需要数据线强上拉，给DS18B20供电；如果DS18B20接有电源，则需要一个上拉即可稳定的工作。这个电阻通常比较大，还有若温度传感器开路或没接时，能起到上拉作用，使之为高电平，使后续电路保护。

　　DS18B20上拉电阻DS18B20的工作电流约为1mA，VCC一般为5V，则电阻R=5V/1mA=5KΩ，目前用的电阻一般不是可调电阻，只是固定阻值，市场上有的就那么几个型号，跟5V接近的有4.7K、5.1K的，所以就选4.7K，或者相近的电阻。
