电容传感器特点与应用

主要优点:

(2)电参量相对变化大。

(3)动态特性好。

(4)能量损耗小。

(5)结构简单，适应性好。

主要缺点:

（1）非线性大。

  解决办法：利用测量电路。常用的电桥电路如下：

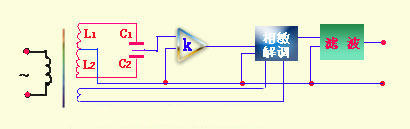

电容传感器的电桥电路

结论：电容转换成电压变化也是非线性的。因此，输出与输人之间的关系出现较大的非线性。采用差动式结构非线性可以得到适当改善，但不能完全消除。

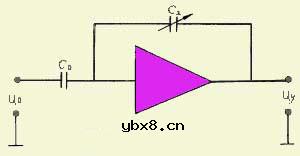

比例运算放大器电路

结论：输出电压

（2）电缆分布电容影响大。

   （1）电容式测厚仪: 测量金属带材在轧制过程中厚度

C1、C2工作极板与带材之间形成两个电容， 其总电容为C= C1+C2 。当金属带材在轧制中厚度发生变化时，将引起电容量的变化。通过检测电路可以反映这个变化，并转换和显示出带材的厚度。

   （2）电容式转速传感器

当齿轮转动时，电容量发生周期性变化，通过测量电路转换为脉冲信号，则频率计显示的频率代表转速大小。设齿数为z,频率为f,则转速为:
