温度传感器 LM35介绍

1. 温度传感器 LM35
LM35是由National Semiconductor所生产的温度感测器，其输出电压与摄氏温标呈线性关係，转换公式如式(1)，0°C时输出为0V，每升高 1°C，输出电压增加10mV。

(1)

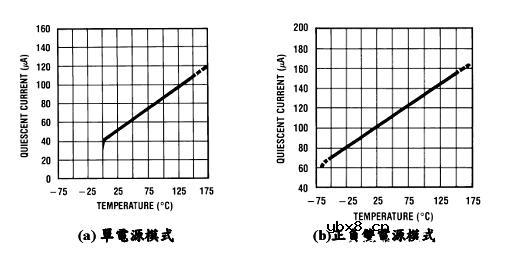

LM35 有多种不同封装型式，外观如图 1 所示。在常温下，LM35 不需要额外的校准处理即可达到± °1/4C的准确率。其电源供应模式有单电源与正负双电源两种，其引脚如图 2 所示，正负双电源的供电模式可提供负温度的量测；两种接法的静默电流-温度关係如图 3所示，单电源模式在25°C下静默电流约50μA，非常省电。

图1：LM35封装及引脚排列

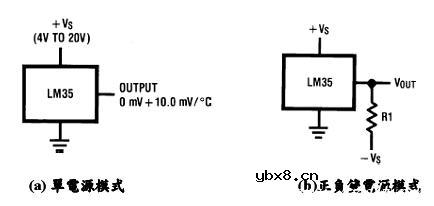

图2：LM35接线图

2. 实际测试
接下来实际对LM35进行测试，测试使用单电源模式，並且将输出以非反相放大器放大十倍，如图4的电路。以10Hz 的频率记录放大后的电压值，得到如图5的温度－时间图。

图4
