差动变压器式的位移传感器的结构及工作原理如图 5所示。

差动变压器式的位移传感器的结构及工作原理

如图5所示。

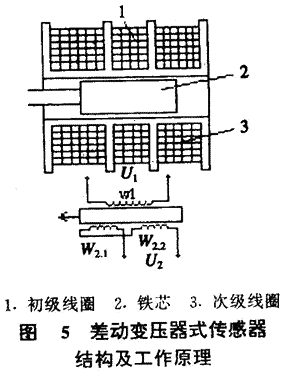

    差动变压器是将被测信号的变化转换成线圈互感系数变化的传感器，它的结构如同一个变压器，由初级线圈、次级线圈、铁芯等几部分组成，如图 5所示。

    在初级线圈接入电源U1后，次级线圈即感应输出电压U2，滑动板移动时引起铁芯的移动，从而引起线圈互感系数的变化，此时的输出电压随之作相应的变化。它的特点是结构简单、灵敏度高、测量范围大及使用寿命长。TOP 。

    以前生产的侧滑试验台的指示装置有指针式的。目前，国产的侧滑试验台全部用数码管显示或液晶显示，并有峰值保留功能。在仪表的线路板上安装有电位计，标定时用于调整。有些侧滑试验台还可以打印检测结果。

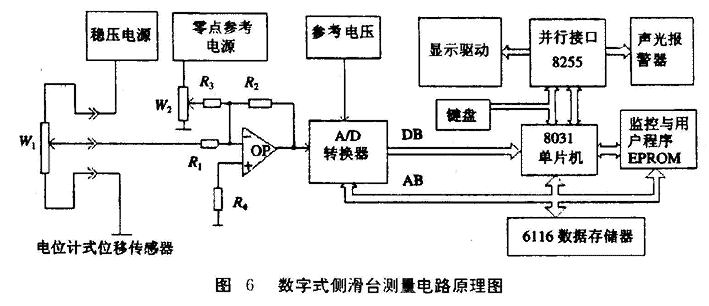

    数字式侧滑仪用数字显示侧滑量值，用“+”、“-”号表示侧滑方向。数字式侧滑仪测量电路原理如图 6所示，由电位计式位移传感器W1输出滑动板位移的电压量，在由运算放大器OP将传感器输出的电压量放大到模数转换器A/D能够满量程转换的电压值。电位计W2上提供相对零点参考电压UR=2.5V，当滑板无位移时，放大器OP输出2.5V，当两滑板分离时，OP输出的电压小于2.5V，在滑板到达极限位置时，OP输出为OV；反之，当两滑板合拢时，OP输出大于2.5V，待滑板位于极限位置时，OP输出为5V。这样，确保A/D转换器的模拟量输入电压始终在0-5V内变化。A/D转换器将输入的侧滑模拟电压量转换成数字量，并送入单片机8031进行运算处理，单片机根据预先固化在用户程序存贮器内的测试程序、运算测量结果、判别侧滑方向、定性判断合格与否、输出测试结果和判定结果。

    智能型侧滑检测仪的工作框图如图 7所示。数字图形显示方式的指示装置能够及时记录侧滑量数值的大小，并能将数据进行锁存，以保证车轮驶离侧滑台后，操作人员能读取侧滑量的显示值。当后轮通过或前轮后退通过滑极时，自动清零复位，准备下次侧量。从这一点来看，它要优越于指针式和常用??理框图来说明自动记录数据、锁存、自动清零和自动诊断车轮定位故障的工作原理。

   现就该框图说明如下:位移传感器采用0.2级高精度FX-80型直流差动变压器式的位移传感器，该传感器把位移量转换成电压信号送入滤波放大器，在此滤掉信号在传输过程中受到的干扰杂波，并按A/D转换器输入电压量程的要求进行放大，放大后的信号电压分为两路，一路送入V/I转换器，将电压信号转换为电流信号，驱动双向摆动式指针仪表，指示侧滑量的大小及方向，以上是常见进口或部分国产侧滑仪的工作原理。另一路将电压信号送入3位半A/D转换器，A/D转换器将电压信号转换成3位半的8421码的数字量，并以逐位动态扫描方式输出。然后经过归零控制器送入译码、锁存驱动器，再由大型数码管显示侧滑量的数值。当汽车车轮前进时在离开滑动板的瞬间，红外线光电开关发出信号，汽车进退识别器接到此信号后，作出识别判断，送出指令停止A/D的转换，并锁存已转换的数据，保持该数据显示在屏幕上，以便操作人员读取数据。汽车在后退时也采集数据，以便与前进时侧滑量一起分析，车轮在台板上一进一退的过程中，仪表用图形和文字方式指示出车轮定位故障的主要原
