静电容量小于1PF的玻璃放电管选型指南

　　静电容量小于1PF的玻璃反应灵敏，吸收速度在纳秒级，残余电压接近其直流转折电压，从而能及时有效地吸收瞬间高压，动作速度明显优于普通气体放电管和其它保安单元；放电管电流承受能力强，1000A（8×20μsec）、100A（10×700μsec），且更新换代容易，可直接替代LC滤波组件、热敏电阻、压敏电阻和普通气体放电管等保安单元。本文详述其特性与选型。

　　一、特性

　　1.电流承受能力强：1000A（8×20μsec）、100A（10×700μsec）

　　2.静电容量小于1PF（1kHz），反应灵敏，吸收速度在纳秒级，残余电压接近其直流转折电压，从而能及时有效地吸收瞬间高压，动作速度明显优于普通气体放电管和其它保安单元；

　　3.更新换代容易，可直接替代LC滤波组件、热敏电阻、压敏电阻和普通气体放电管等保安单元；

　　4.体积小，价格低廉，脉冲寿命长。

　　二、应用范围

　　深波电子微型突波吸收器产品有GSS、GSE、GS41和GS37等系列。主要用于防止浪涌电流或者过电压对设备造成损坏，广泛应用于：

　　1.对电话、传真、调制解调器、程控电话交换机、配线架、网络等通信设备和数字传输设备，作浪涌电流保护；

　　2.传感线上作浪涌电流保护；

　　3.有线电视（CATV）系统的浪涌电流保护；

　　4.用作CRT监视器、电脑彩显和彩电静电保护；

　　5.轿车音频系统、无线电通信设备上作静电保护。

　　三、结构和尺寸 （单位： mm）

　　

　　四、规格参数

　　1. 元件代码

　　⑴ ⑵ ⑶ ⑷

　　GSXX--------XXX---------X

　　系列　　　直流放电　　直流放电起始电

　　起始电压　　压容许误差范围

　　（1） GS:SEMBO SURGE ABSORBER；

　　（2） 产品系列：GS37，GS41，GSE，GSS；

　　（3） 前两位数字表示有效数字，第三个数字表示零的个数；

　　（4） L：±15% M：±20% N：±30%。

　　例如： GS41-301L的直流放电起始电压为：

　　标称值：300V，上限值：345V，下限值：255V。

　　2. 温度范围

　　（1） 使用时：-40℃～＋85℃

　　（2） 储存时：-55℃～＋125℃

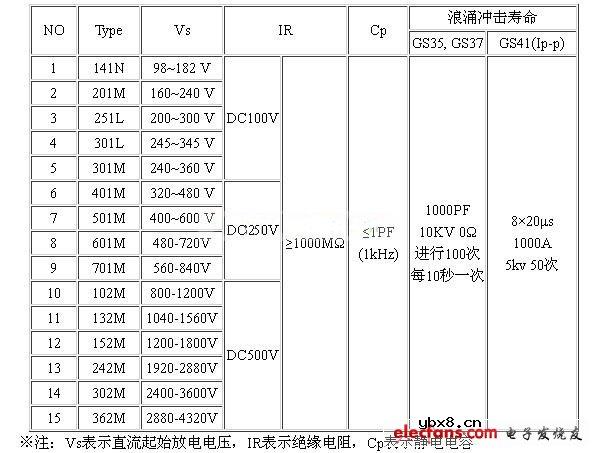

　　3.参数特性
