贴片式光电耦合器研究

　　目前极大多数的光耦输入部分采用砷化镓红外发光二极管，输出部分采用硅光电二极管、硅光电三极管及光触发可控硅。这是因为峰值波长900～940nm的砷化镓红外发光二极管能与硅光电器件的响应峰值波长相吻合，可获得较高的信号传输效率。

　　光电耦合器(以下简称光耦)是一种发光器件和光敏器件组成的光电器件。它能实现电—光—电信号的变换，并且输入信号与输出信号是隔离的。

　　光耦的结构

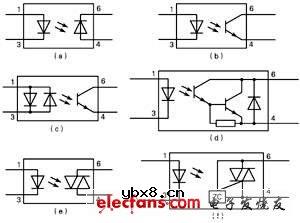

　　光耦的内部结构(剖面)如图1所示。光耦输入部分大都是红外发光二极管，输出部分有不同的光敏器件，如图2所示。

　　这里要说明的是，图2(c)的输入部分有两个背对背的红外发光二极管，它用于交流输入的场合;图2(d)采用达林顿输出结构，它可使输出获得较大的电流;图2(e)、2(f)的输出由光触发双向可控硅组成，它们主要用来驱动交流负载。图2(e)与图2(f)的差别是图2(f)有过零触发控制(图中的“ZC”即“过零”的意思)，而图2(e)没有过零触发控制电路。

　　基本电路

　　光耦的基本电路如图3所示。图3(a)的负载电阻RL接在发射极及地之间，图3(b)的负载电阻RL接在电源Vdd与集电极之间。

　　在图3(a)中，输入端加上Vcc电压，经限流电阻Rin后，有一定的电流IF流经红外发光二极管，IF与Vcc、发光二极管的正向压降VF及Rin的关系为：IF=(Vcc-VF)/Rin。式中的VF取1.3V。IF的最大值由资料给出(一般工作时IF≤10mA)。

　　发光二极管发光后，光电三极管导通，集电极电流Ic由Vdd经光电三极管流过RL到地，使输出电压Vout=Ic×RL(或Vout=Vdd-VCE，VCE为光电三极管的管压降)。

　　图3(b)的工作原理与图3(a)相同，不再重复。图3中输入、输出也可用各自的地。

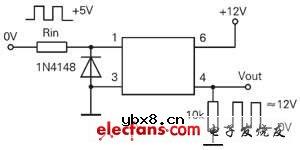

　　从图3(a)可以看出;输入端不加Vcc电压，输出端Vout=0V，输入端加了Vcc电压，负载得电，这个功能相当于“继电器”。如果在输入端加幅值为5V的脉冲(如图4所示)，输出端Vdd=12V，RL=10kΩ，则输出的脉冲幅值接近12V，从这功一能来看，相当于“变压器”;若输入电压从0跃变到+5V，输出则从0跃变到接近12V，它又可用作电平转换。
