热敏电阻器应用参考电路

本文通过介绍一款电子体温计电路以及一款电热水器电路，详细的讲述了热敏电阻的基本用法。

1、电子体温计

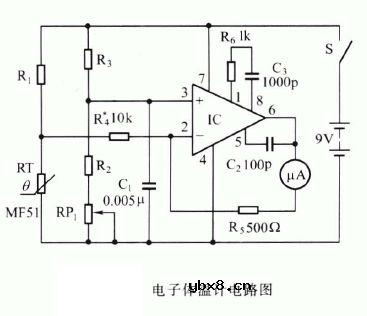

电子体温计的电路如图所示。热敏电阻RT和R1、R2、R3及RP1。在温度为20℃时，选择R1、R3并调节RP1，使电桥平衡。当温度升高时，热敏电阻RT的阻值变小，电桥处于不平衡状态，电桥输出的不平衡电压由运算放大器放大，放大后的不平衡电压引起接在运算放大器反馈电路中的微安表的相应偏转。



热敏电阻器选用的阻值在500-5000Ω之间。

2、电热水器控温器

下图所示电路是电热水器温度控制器电
路。电路主要由热敏电阻RT、比较器、驱动电路及加热器RL等组成。通过电路可自动控制加热器的开闭，使水温保持在90℃。

热敏电阻在25℃时的阻值为1OOkΩ，温度系数为1K/℃。在比较器的反相输入端加有3.9V的基准电压，在比较器的同相输入端加有RP和热敏电阻RT的分压电压。当水温低于90℃时，比较器IC输出高电位，驱动VT，和VT2导通，使继电器K工作，闭合加热器电路;

当水温高于90℃:时，比较器IC输出端变为低电位，VT1和VT2截止，继电器K则断开加热器电路。调节RP可得到要求的水温。
