MF11补偿型热敏电阻

MF11补偿型热敏电阻

1.应用范围：
用于一般精度的温度测量和在计量设备、晶体管电路中的温度补偿。

2.特点：
MF11：B值误差范围小,对于阻值误差范围在5％的产品,其一致性、互换性良好。
MF12：阻值范围宽,最大标称电阻值可达2M,稳定性好。

3.外型结构和尺寸：



4.主要技术参数： 　　
时间常数≤30S　　　　　　　　　 　
测量功率≤0.1mW 　　　　　　 　 　
使用温度范围-55～+125℃
B值及允许偏差见下表
耗散系数≥6mW/℃
额定功率0.5W

型号	25℃时额定零功率电阻值		B值
	阻值范围（Ω）	允许偏差（％）	（25/50℃）标称值（K）	允许偏差（％）
MF11	3.3～33 6.8～68 15～150 33～330 68～680 150～1500 330～3300 680～6800 1500～15000 3300～33000	±5 ±10 ±20	2700 2830 2950 3100 3250 3400 3570 3740 3900 4050	±5
MF12	6800～68000 15000～150000 33000～330000 68000～680000 150000～5000000		4250 4450 4670 4800 5050

注：我公司还可按用户的特殊要求供货。

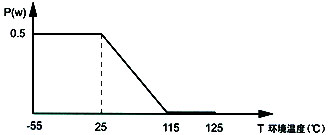

降功耗曲线：

5.产品标志说明：

---
