　　热敏电阻型号命名规则

　　要想知道热敏电阻型号的命名规则，首先我们要先知道什么是热敏电阻？热敏电阻是敏感元件的一类，热敏电阻的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。以下详细介绍热敏电阻的定义和特点、热敏电阻型号命名规则，以及热敏电阻好坏的判断方法。

　　什么是热敏电阻？

　　热敏电阻是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻（PTC）和负温度系数热敏电阻（NTC）。热敏电阻的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。正温度系数热敏电阻（PTC）在温度越高时电阻越大，负温度系数热敏电阻（NTC）D在温度越高时电阻值越低，它们同属于半导体器件。



　　热敏电阻型号的命名规则：

　　根据标准SJ1152-82《敏感元件型号命名方法》的规定，敏感电阻器的产品型号由下列四部分组成

　　第一部分：主称（用字母表示）；

　　第二部分：类别（用字母表示）；

　　第三部分：用途或特征（用字母或数字表示）；

　　第四部分：序号（用数字表示）。

　　（1）主称、类别部分的符号及意义如表1-5所示。

　　（2）用途或特征部分用数字表示时，应符合表1-6的规定；用字母表示时，应符合表1—7的规定。

　　（3）序号部分用数字表示。

　　表1-5 敏感电阻器型号中主称、类别部分的符号所表示的意义

　　

　　热敏电阻型号命名 表1—5

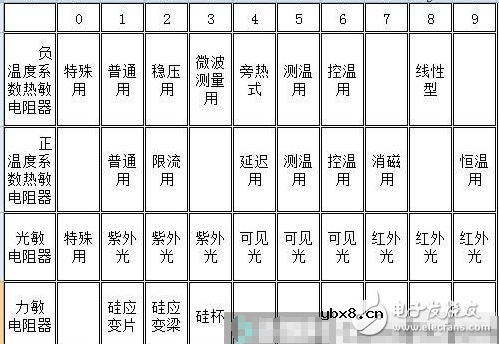

　　表1—6 敏感电阻器型号中用途或特征部分的数字所表示的意义

　　

　　热敏电阻型号命名 表1—6

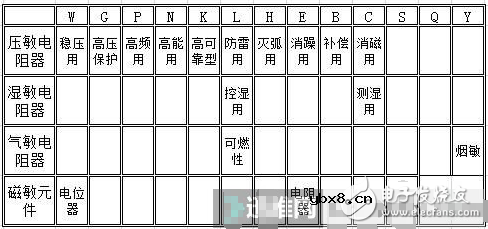

　　表1—7 敏感电阻器型号中用途或特征部分的数字所表示的意义

　　

　　热敏电阻型号命名 表1—7

　　补充说明：热敏电阻器分类中的“普通”，是指没有特殊的技术和结构要求者。

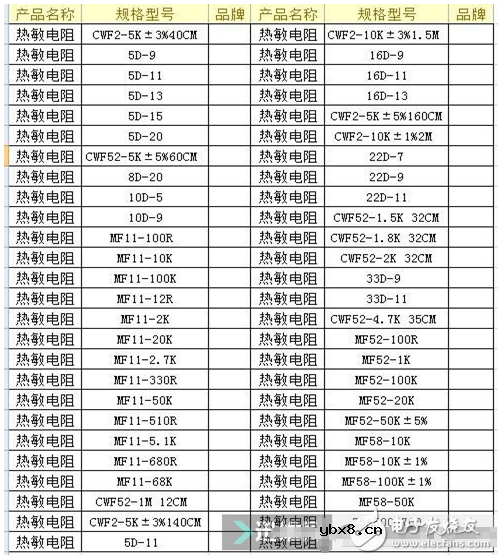

　　常见的热敏电阻型号：

　　

　　热敏电阻型号

　　热敏电阻的主要特点是：

　　①灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化；

　　②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃～55℃；

　　③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；

　　④使用方便，电阻值可在0.1～100kΩ间任意选择；

　　⑤易加工成复杂的形状，可大批量生产；

　　⑥稳定性好、过载能力强。

　　热敏电阻好坏的判断：

　　用万能表欧姆档，在常温下测一下阻值，然后用风枪100度加热一下热敏电阻，再测其阻值如果有变化说明正常。

　　通过以上对热敏电阻型号的命名规则介绍，想必大家对热敏电阻有了更进一步的认识，想了解更多电路基础知识可以访问迅维网。



　　怎么查看热敏电阻型号

　　1，用字母‘M’表示 敏感元件。

　　2，用字母‘Z’表示正温度系数热敏电阻器，或者用字母‘F’表示负温度系数热敏电阻器

　　3，用途或特征，用一位数字（0-9）表示‘1’表示普通用途；

　　‘2’表示稳压用途（负温度系数热敏电阻器）；

　　‘3’表示微波测量用途（负温度系数热敏电阻器）；

　　‘4’表示旁热式（负温度系数热敏电阻器）；

　　‘5’表示测温用途；

　　‘6’表示控温用途；

　　‘7’表示消磁用途（正温度系数热敏电阻器）；

　　‘8’表示线性型（负温度系数热敏电阻器）；

　　‘9’表示恒温型（正温度系数热敏电阻器；

　　‘0’表示特殊型（负温度系数热敏电阻器）。

　　4，序号
