浅谈晶体振荡器的三态功能

振荡器的输出被一个三态控制端所控制，当控制端是低电平时输出端将呈现高阻，当三态端是高电平时输出端才会有频率和波形输出

三态是什么

三态指其输出既可以是一般二值逻辑电路的正常的高电平（逻辑1）或低电平（逻辑0），又可以保持特有的高阻抗状态（Hi-Z）。处于高阻抗状态时，输出电阻很大，相当于开路，没有任何逻辑控制功能。高阻态的意义在于实际电路中不可能断开电路。三态电路的输出逻辑状态的控制，是通过一个输入引脚实现的。

三态门简介

三态门，是在一般的逻辑门输出除有高、低电平两种状态外，还有第三种状态——高阻状态的门电路。在高阻态时，输入输出相互隔断，输出端处于悬空状态（高阻态），这里输出端电位取决于各它相连接的外电路。三态门都有一个EN控制使能端，来控制门电路的通断。因此利用三态门可心方便地将输出端连接到总线。

如果你的多个设备端口要挂在一个总线上， 必须通过三态缓冲器。因为在一个总线上同时只能有一个端口作输出， 这时其他端口必须在高阻态， 同时可以输入这个输出端口的数据。 所以你还需要有总线控制管理， 访问到哪个端口， 那个端口的三态缓冲器才可以转入输出状态。 这是典型的三态门应用， 如果在线上没有两个以上的输出设备， 当然用不到三态门， 而线或逻辑又另当别论了。

三态与晶振

在具有三态功能的振荡器中，振荡器输出可由三态引脚控制：

—逻辑高：输出支持

—逻辑低：输出禁用

三态功能将允许输出引脚承担高阻抗状态，有效地消除振荡器输出的电路。

振荡器电路可以保持或关闭，而输出在三态被禁用。

三态振荡器工作模式：振荡器电路关闭

优点：待机电流较低

缺点：启动时间较长

（基本模式＞0.2mS）

（三次泛音模式＞2mS）

三态振荡器工作模式：振荡器电路开启

优点：允许输出时间短 （

缺点：更高的待机电流

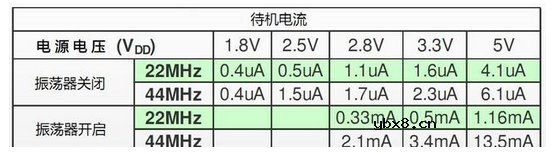

不同振荡器工作模式下的待机电流比较

当输出被禁用只有可编程振荡器有开/关选项。

所有其他振荡器系列有三态振荡器关闭。

如何禁用三态功能

如果三态功能是不需要的，三态引脚应连接至VCC引脚或悬空。有一个内部上拉电阻，如果三态引脚悬空就可产生输出 。

如果不需要三态功能，TACT建议三态脚与VCC脚连接
