一、用途和产地

　　五极功率管通常用来作音频功率放大器或高频功率放大器。

　　常用管子有小型九脚管国产6P14、6P15、俄产6П14、6П15；八脚G式或GT式电子管有国产6P9、俄产6П9、6Ф6、美产6AG7、6F6；欧美产六脚管42；音响专用八脚管EL34（有国产和欧产）。

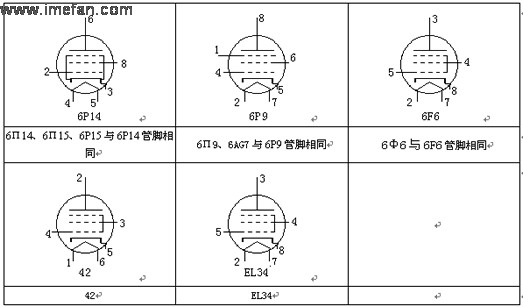

二、管脚图

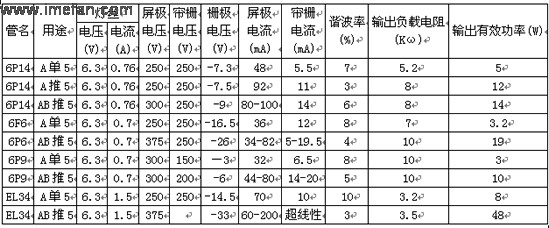

三、各类管子应用参数



　注：A单5，指甲类五极接法单端功率放大；A推5，指甲类五极接法推挽功率放大；AB推5，指甲乙类五极接法推挽功率放大。

　　6P15、6AG7与6P9特性接近，用法一样；42、6Ф6与6F6性能一样。

四、典型电路

　1、单端甲类功放

　　五极功率管的单端甲类功放电路与束射四极管单端甲类功放电路一样，没有什么区别。电路可参见拙文《束射四极管常用电路及其电路数据》。同样分单端甲类功放自偏压电路和单端甲类功放固定偏压电路。需要注意的是，以上小功率管子除了6F6外，其他小功率管子的跨导均比较高，容易引起震荡，所以6P14或6P15的栅极常接阻尼电阻。6P15或6P9是同类型管，原是电视机视频输出电路专用电子管，栅极负压较低，输入信号幅度超过栅负压时，会带来失真，在使用时，该类管的前级不要使用高μ三极管，最好使用中低μ三极管，或采用输入信号分压的方式。

　　6P14是宽带功率放大管，高音特性比较好。其输出变压器漏感要小，否则发挥不了其长处。在实际应用电路中，6P14单端输出，多采用超线性电路，以进一步提高音频输出质量。6P14跨导高，容易发生震荡，故作者不主张用6P14作并联输出电路。如作并联输出，当管子略有些老化时，容易产生震荡。

　2、推挽功放

　　五极管适合作推挽功率放大。尤其是高跨导管，其前级采用采用分割式倒相最为相宜。因高跨导五极管需要的推动电压比较低。6P14作甲类推挽最好，比较能够发挥其特性；6F6可用屏压较高，从性能看作甲类单端效果一般，最好作甲乙类推挽输出。6P15和6P9内阻高于6P14，是在没有6P14或6F6时的替代品。

输出变压器数据



　　以上变压器有较大富裕容量，以保证音频低端的输出(30HZ)。因此在绕制时必须分段交叉绕制，以减少分布电容，避免高音频端衰减。铁心能够保证截面积即可，绕制成E型、U型或环型均可。单端输出变压器在磁芯接口处要留有防磁化的空隙，约0.3mm。

　　国产小型五极管6P14价格便宜，作音频输出效果好，最适宜业余爱好者选用，如果作推挽有大于12W的输出，足够推动音箱使用。
