右特性胆的特点及应用方法

     本文以常见的811胆为例，介绍右特性胆的特点及应用方法。
      　　811胆（美国型号811、国产型号FU－811、前苏联型号F－811）主要参数如下。
      　　灯丝电压6.3V，灯丝电流4A，屏压15kV，最大屏流125mA，屏耗40W，μ＝160，最大栅流50mA。在电子管的大家族中，按栅极工作状态的不同可以分为负栅压的常规胆（即左特性胆）和正栅压的右特性胆两大类。右特性胆原为乙、丙类功放所设计的功率胆。其特点是栅压为零时，屏流也为零。栅极的工作区为0～+Vg之间。　　右特性胆做甲类功放时，其栅极工作点处于正栅压状态下。栅极电压高于阴极电压，栅极会吸收阴极发射的电子形成栅流。此栅流在栅漏电阻上将产生栅漏压降。
      　　当功率胆工作条件发生变化时，栅流和栅漏压也将发生变化，造成栅极电位的变化，而破坏工作点的稳定，这也是一般RC耦合电路不适合右特性胆的主要原因。解决办法可用变压器进行阻抗匹配或用阴极输出电路进行阻抗变换。
      　　1.变压器耦合电路

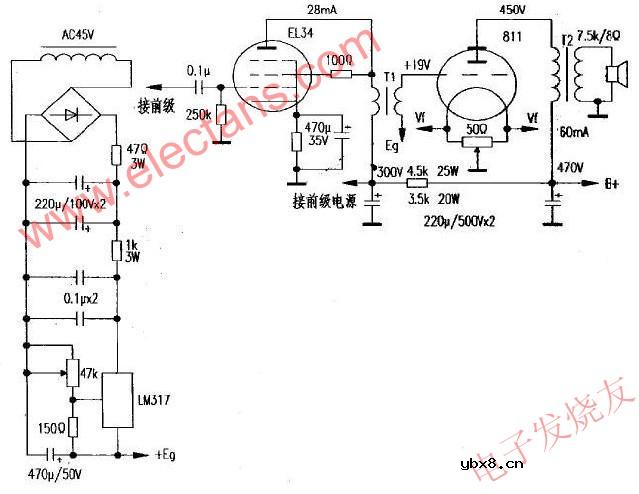

      推动级输出的交流信号经推动变压器耦合给功率胆的栅极。正栅压由经过稳压的栅源经推动变压器次级提供，保证栅极工作点的稳定。值得注意的是，右特性胆的栅流较大，811栅流最大可达50mA，栅压一般为+16V～+20V之间，屏压为450V时，屏流可达60mA～80mA。

      　　2.直接耦合电路
          此电路特点是推动级用电感代替阴极电阻。推动级输出的交流信号由阴极直接耦合到功率胆的栅极。
      　　该电感上的直流压降既为推动级提供直流偏置，又为功率胆提供正栅压。此电感较大的电感量保证了功率胆栅极回路有较高的交流阻抗。

      　　该电路的优点是没有耦合电容，频响好，线路简单。缺点是推动级工作状态发生变化时或更换推动管时，功率胆工作点受到影响。推动级实际上是阴极跟随器，无电压增益，要保证输入信号的幅度，前置电压放大级要用五极管或两级三极管放大。另外，推动管尽量选用栅偏压与右胆栅压相近的管子。
      　　综上所述，只要了解了右特性胆的特点，采取相应的电路，一定能制作出性能优良、价格低廉的胆机。
