6p1电子管参数详情

　　6P1，即旁热式阴极束射四极管

　　主要用途：低频功率放大

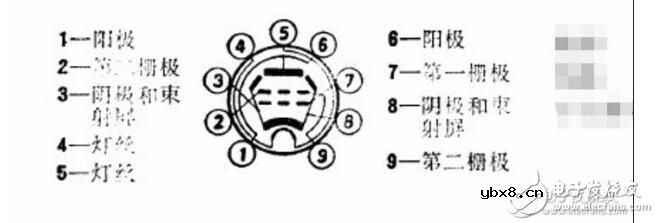

　　电机和管脚的链接图

　　6p1电子管参数详情

　　（基本数据）灯丝电压（Uf）=6.3V;

　　灯丝电流（If）=0.5A;

　　阳极电压（Ua）=250V;

　　阳极电流（Ia）=44±11mA;

　　第二栅极电压（Ug2）=250V;

　　第二栅极电流（Ig2）≤7mA;

　　输出功率①（Po）≥3.8W;

　　跨导（S）=4.9±1.1mA/V;内阻（Ri）=40kΩ;

　　非线性失真系数②（Kf）=7%.

　　注：

　　①Ug1～=8.8V，ZL=5kΩ;

　　②Ug1～值应使Po=3.8W.（极限运用数据）

　　最大灯丝电压（Ufmax）=7V;

　　最小灯丝电压（Ufmin）=5.7V;

　　最大阳极电压（Uamax）=250V;

　　最大第二栅极电压（Ug2max）=250V;

　　最大灯丝与阴极间电压（Ufkmax）±100V;

　　最大阴极电流（Ikmax）=70mA;

　　最大阳极耗散功率（Pamax）＝12Ｗ;

　　最大第二栅极耗散功率（Pg2max）＝2.5W;

　　最大第一栅极电阻（Rg1max）=0.5MΩ。

　　6p1电子管功放电路图

　　电路的是由6N1和6p1组成.6N1半边做一级放大，另半边做倒相级。 由于为了省事我直接用一只管子对一个声道完成了放大和倒相，其实如果两个声道交叉用半边的话效果应该会更好，不过布线的话会更麻烦些了。电路比单端稍微复杂些，按照电路图制作，仔细些应该没有问题。另外电源牛的选择比较重要，好的电源牛会减少干扰从而噪音会小很多。此机使用的元件较多，由于机箱较小，制作起来还是挺费劲。滤波用的厄流圈也放在了机箱内，本就不大的机箱显得更拥挤了。

　　制作完成后第一次开机试音试听时噪音很大，究其原因以为是布线问题，可是重新布线已不太可能。我也是按照布线基本原则做的，问题应该不是布线问题。后来发现应该是电源牛的问题。当初选用的电源牛是很早以前的电源牛，质量不是太好。有组灯丝电压的供给还是通过两组灯丝组串连再通过电阻降压使用。并且高压组电压太高通过电阻压降非常不合适，后改用厄流圈降压，可是仍然不稳妥。测输出端静态噪音有20mv左右！有非常明显的交流噪音！

　　最终又重新订购一只全新的带屏蔽罩的电源牛更换后，噪音果然有非常大的改善！灯丝一端接地的方法也是降低噪音很有效的手段！我是吧灯丝一端接到6p1阴极上，利用6p1阴极的电压来抑制灯丝噪音。这个手段也很有效！ 测试输出端残留静态噪音在最大音量下也只有1.4mv左右，虽然没有0点几mv那么低可是也让我很满意了。在正常音量下需耳朵贴在音箱上才能听到一丝噪音。

　　电子管6N1制作小型胆机功放电路
