常用电子管型号大全（电子管内部结构与引脚图）

一、什么是电子管

电子管，是一种最早期的电信号放大器件。被封闭在玻璃容器（一般为玻璃管）中的阴极电子发射部分、控制栅极、加速栅极、阳极（屏极）引线被焊在管基上。利用电场对真空中的控制栅极注入电子调制信号，并在阳极获得对信号放大或反馈振荡后的不同参数信号数据。早期应用于电视机、收音机扩音机等电子产品中，近年来逐渐被半导体材料制作的放大器和集成电路取代，但目前在一些高保真的音响器材中，仍然使用低噪声、稳定系数高的电子管作为音频功率放大器件（香港人称使用电子管功率放大器为“胆机”）。

二、电子管内部结构

1.电子管的阴极

阴极是用来放射电子的部件，分为氧化物阴极和碳化钍钨阴极。一般来说氧化物阴极是旁热式的，它是利用专门的灯丝对涂有氧化钡等阴极体加热，进行热电子放射。寿命一般在1000～3000小时。碳化钍钨阴极一般都是直热式的，通过加热即可产生热电子放射，所以它既是灯丝又是阴极。理论上碳化钍钨阴极比氧化物阴极寿命长得多，一般在2000～10000小时以上。大功率发射管应用最为广泛的是碳化钍钨阴极，氧化物阴极一般在输出功率为1kW以下的发射管中应用。

近年来采用网状阴极的大功率发射管较多。网状阴极是用较细的钍钨丝做成圆筒状，其优点是：

1）由于它用很多根钍钨丝编成，所以导流系数较大。

2）易于实现较小的阴栅间距，有利于提高跨导。

3）由于灯丝是网状结构，单根灯丝的电流较小，局部磁

场较弱，从而阴极电流所产生的交流声也较小。

2.电子管的栅极

电子管的栅极根据它们在管中所起的作用不同分为一栅、二栅，有时也称为控制栅、帘栅。第一栅的主要作用是控制阴极电流，二栅的作用是屏蔽板极对第一栅的影响。栅极结构关系到本身的机械强度和散热效果，关系到管子可否稳定工作。为了减小电子的渡越时间，栅阴间距作的很短甚至不到1mm，因此厂商多采用机械强度高、导热系数高、辐射系数好以及溶点高的材料来做栅极，以闭免在很小的间距下发生热碰极。一栅和二栅应严格对栅，这样帘栅对电子截获小，可减小帘栅耗，改善电流分配提高性线。

3.电子管的阳极

阳极是收集阴极发射出来的大部分电子的电极。电子管工作时，由于电子管轰击板极表面，以及其它电极的热辐射，在板极产生大量热能，因其板极的耗散功率密度是每平方厘米几十瓦到几百瓦，这样大的功率密度采用自然辐射或传导的冷却已不能胜任。故须采用强制冷却方式。常用的有风冷、水冷和蒸发冷却等。

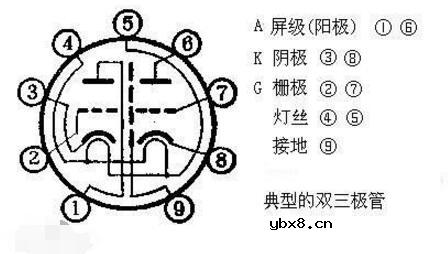

三、电子管的引脚

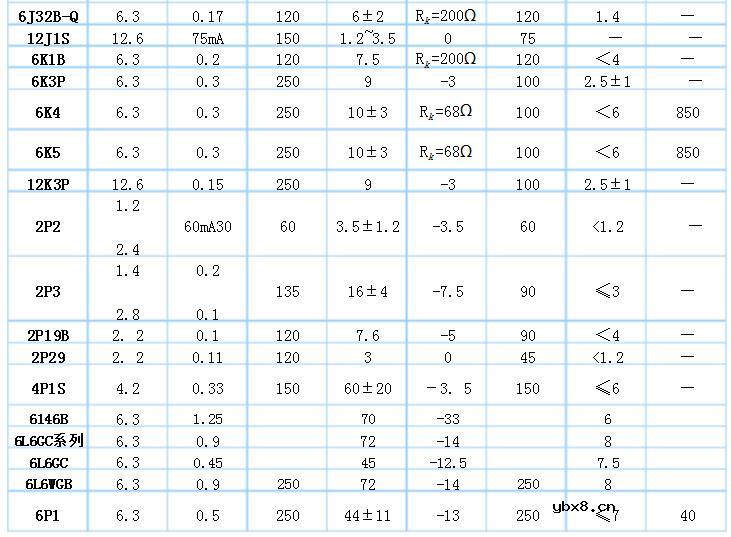

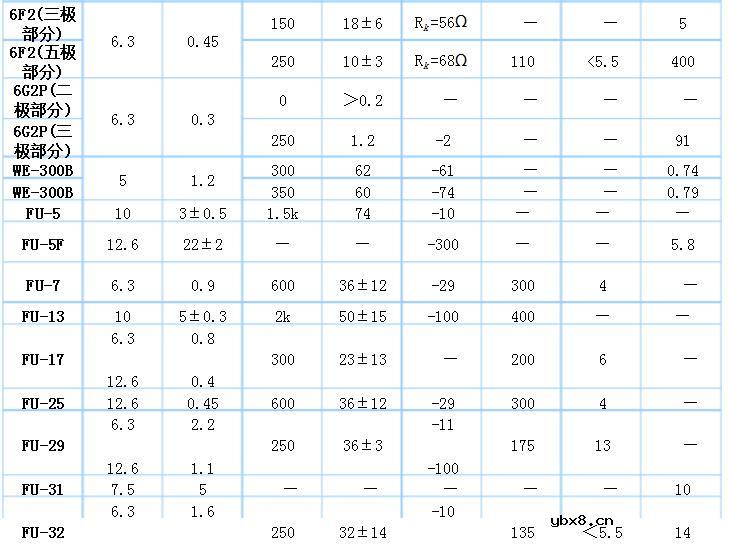

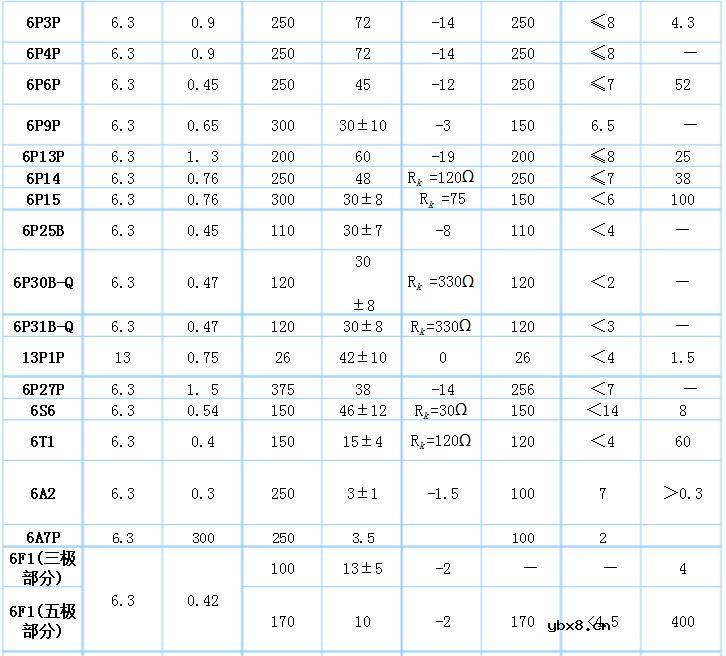

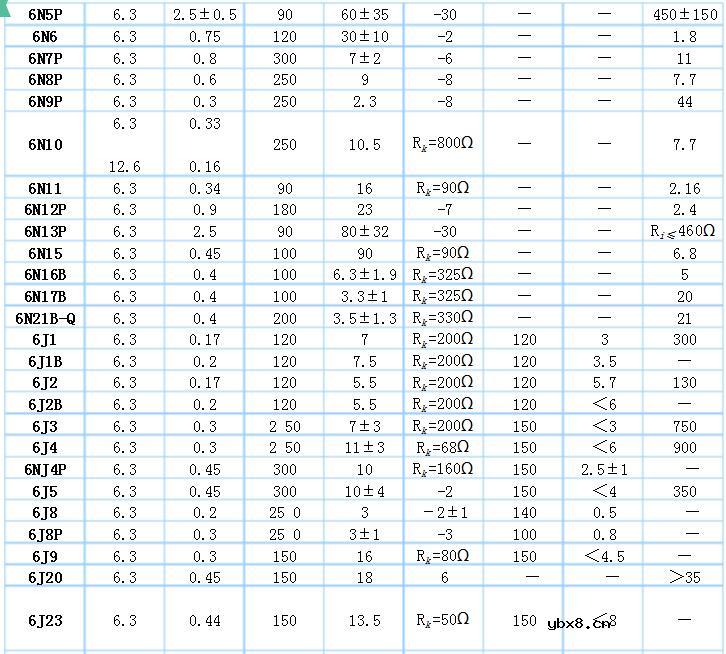

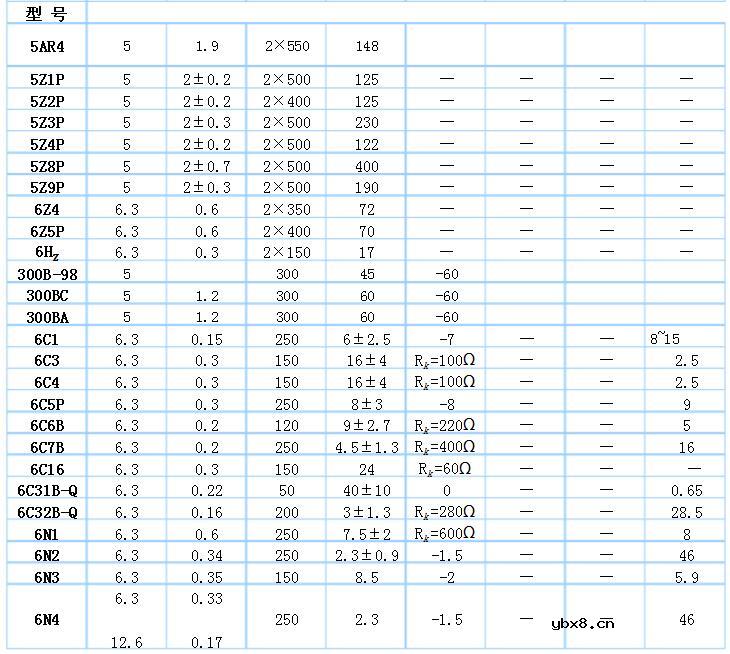

　　四、常用电子管型号大全
