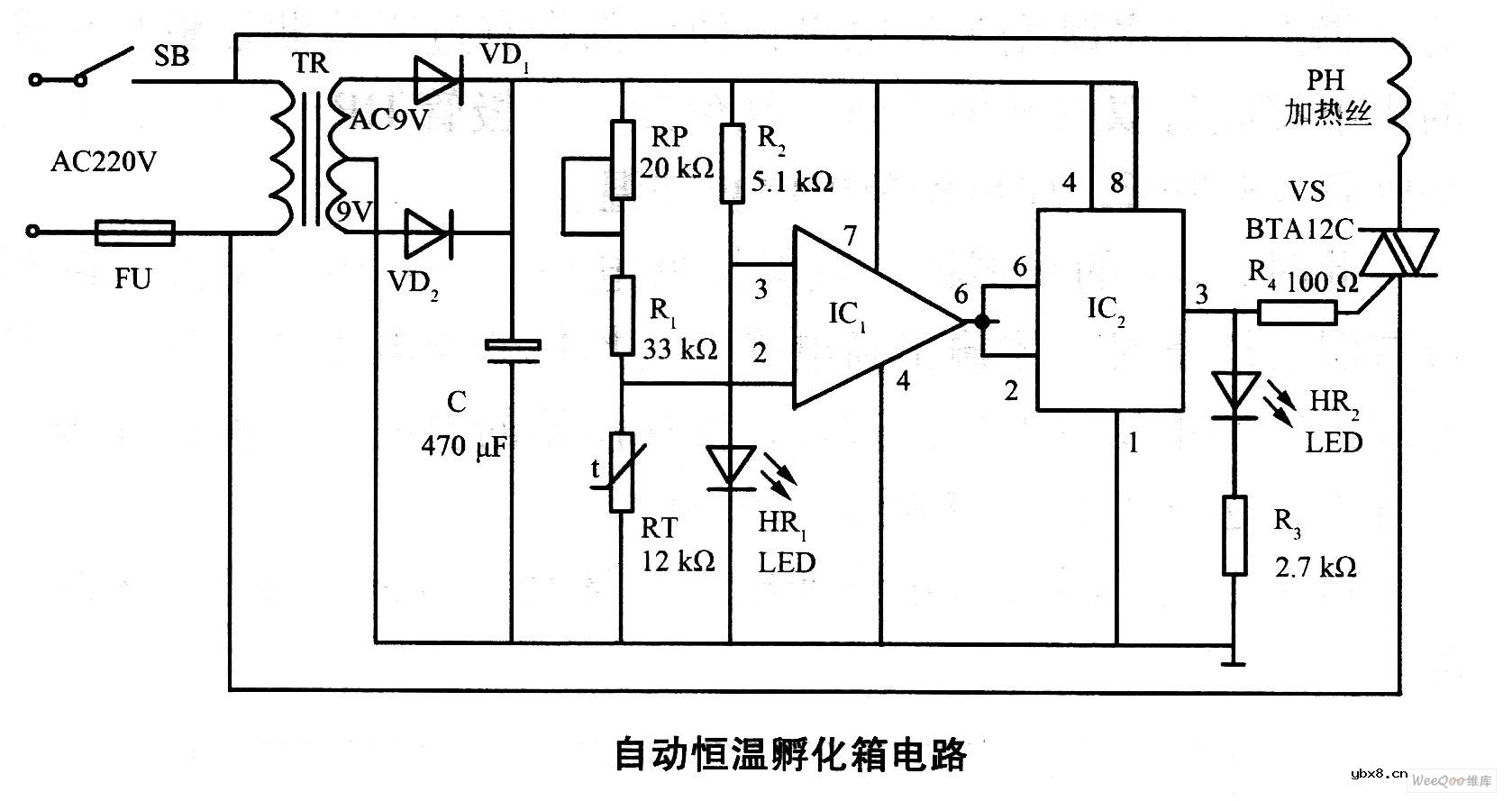

自动恒温孵化箱电路

　　市电经二极管VD1、VD2全波整流和电容C滤波后，提供约9 V的直流电压。线路中IC1为放大比较器，IC2作滞后比较器，双向晶闸管VS是加热器的电子控制开关，RT为热度传感器，用RP调整控温恒温点，HR1为指示灯兼作稳压管，提供约1．8 V基准电压，HR2作为加热升温指示灯。
　　RT在低温下阻值很大，在蒿温下阻值很小。当环境温度低于设定温度时，IC1的2脚的电压高于3脚的电压，6脚输出低电平。于是，IC2的3脚输出高电平，使HR2发光指示，同时触发VS导通，加热器PH通电升温。当RT的温度环境高于设定温度值时，IC1的2脚电压低于3脚电压。
　　于是IC1的6脚输出高电平，IC2输出为低电平，HR2熄灭，VS关断，加热器断电，停止了加热，温度控制在预定的温度内。
　　箱体里要对保温材料进行添充，加热器要安装在孵化箱的下半部，这样箱子里的温度比较均衡，RT要放在孵化箱的中部，便于真实地反映蛋箱的温度。
