电动螺丝批小改进

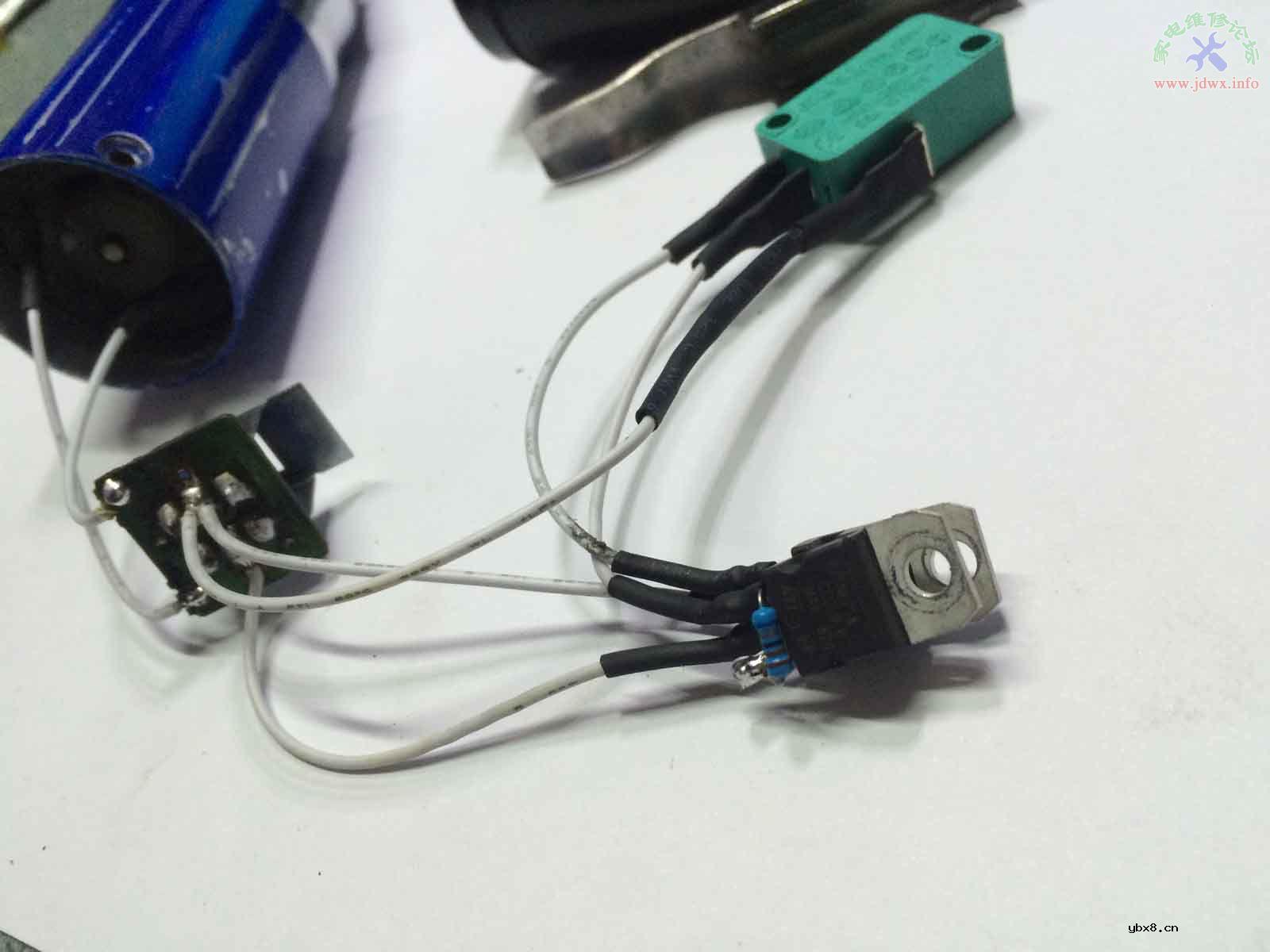

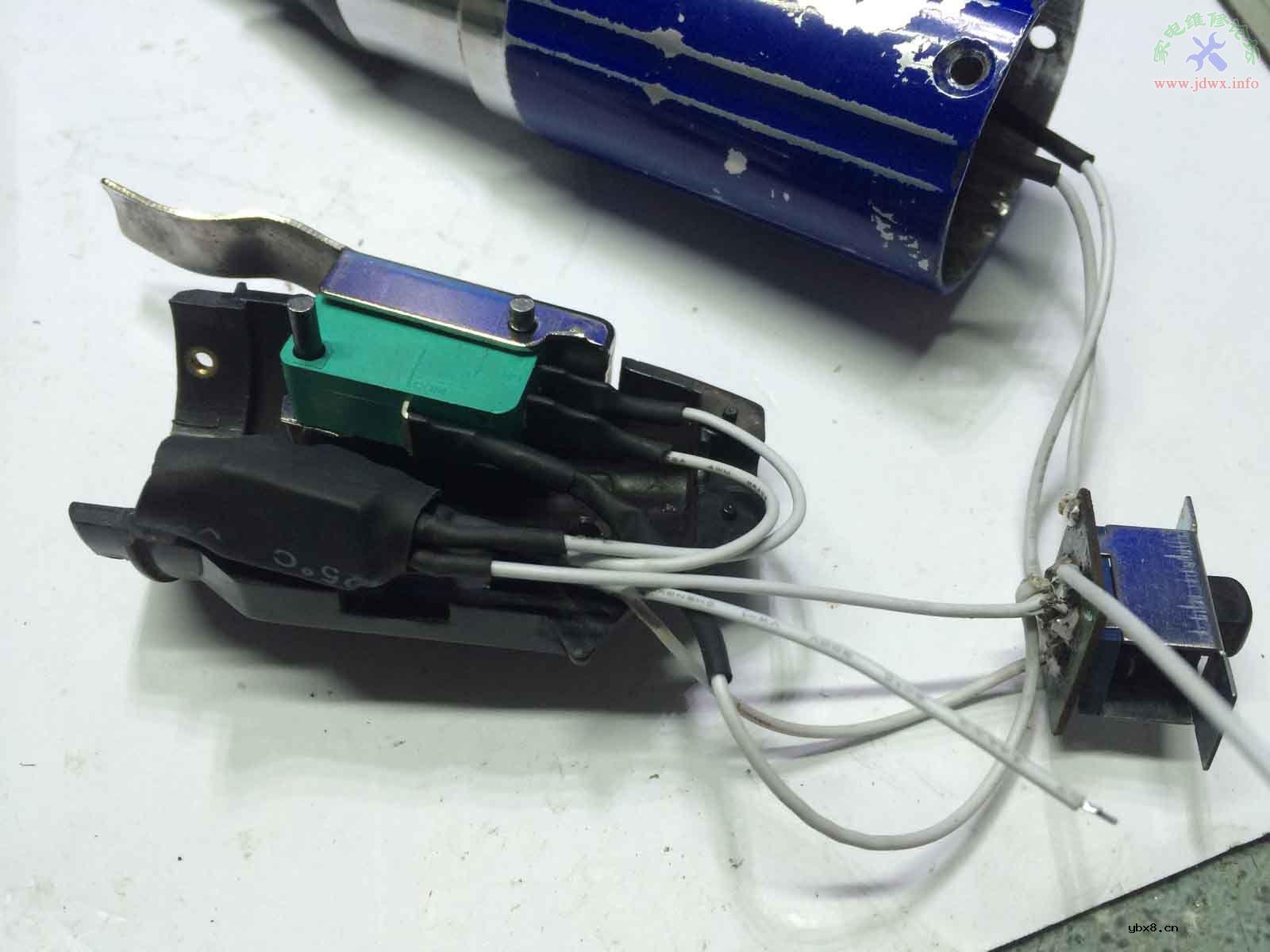

如今社会不断在进步，做事也需要讲究效率，比如我们搞家电维修的，过去只要一只万用表和一把烙铁，几把螺丝刀基本就够用了，现在我们搞维修的，仅靠这些传统工具是远远跟不上时代的，比如修理液晶电视，拆个后壳就要卸下20几个螺丝，用普通螺丝刀拆卸不仅速度慢，而且卸完这些螺丝手都累得快要抽筋，所以电动螺丝刀早已成为了大多数家维人员的最爱，不过我发现电动螺丝刀也有个弊病，那就是微动开关的寿命都不太长，究其原因无非是开关质量差、长时间使用在大电流的状态下影响微动开关触点寿命，即使质量再好的微动开关恐怕寿命也不会太长，于是本人突发奇想，能否利用大功率场效应管来代替机械触点，微动开关仅用来控制场效应管的栅极，由于场效应管的栅极只需要很小的电流即可让它自身完全导通，说做就做，先在草纸上勾画出线路图，然后找来必要的元件，照着勾画好的线路图搭棚焊接，一次取得了非常满意的效果，以后再也不用担心微动开关触点被大电流烧死了！

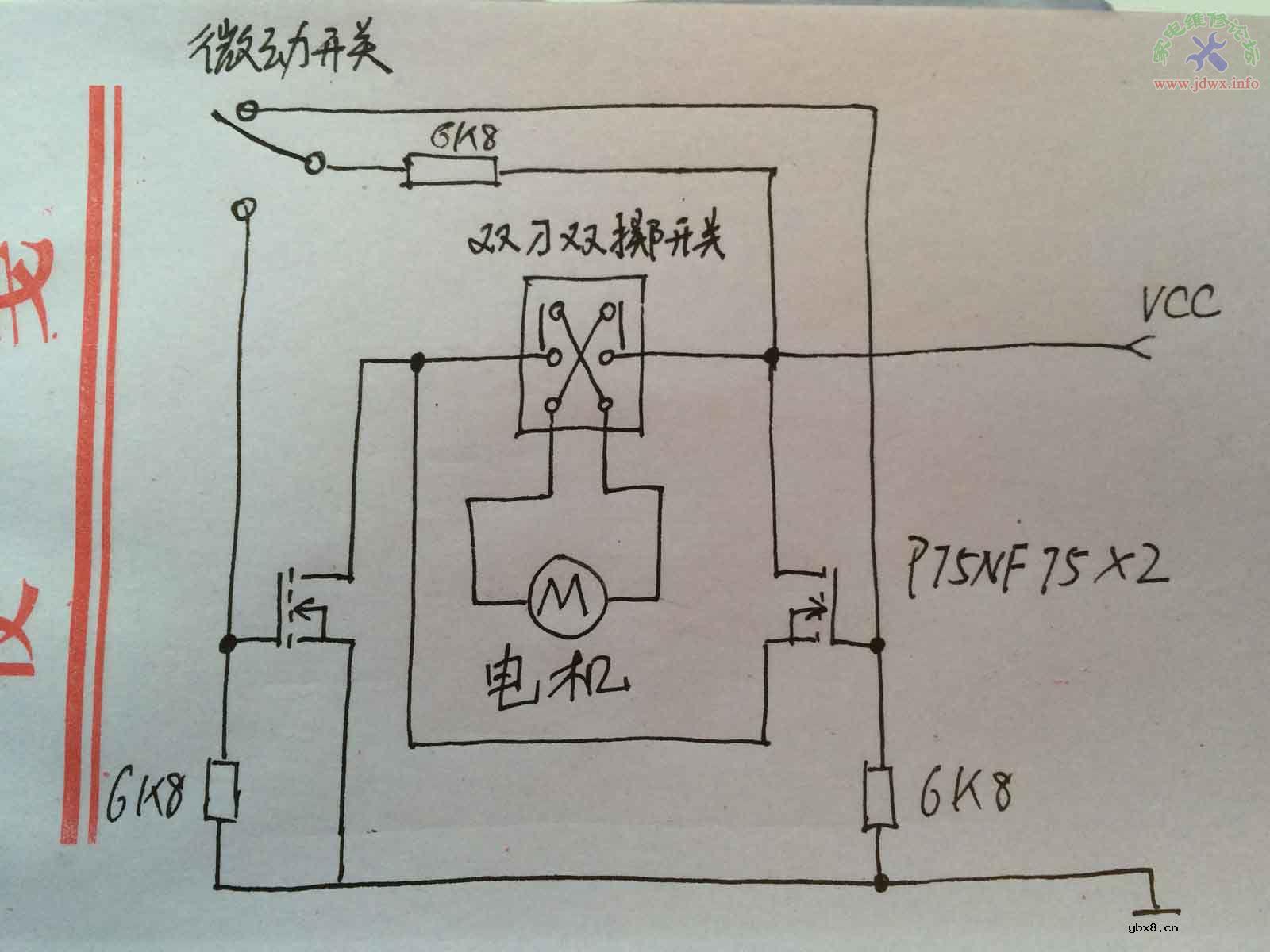

图中左侧的场效应管工作原理这里就不多说了，估计有点电路基础的都能看懂，我解释一下右边场效应管的作用：图中的微动开关触点处于常闭的一侧，电流通过VCC分为两路、一路经过双刀双掷开关、电机、来到了左侧的场效应管的漏极、由于场效应管的栅极通过6.8K电阻对地，此时漏极和源极之间不导通，电流无法通过左侧场效应管的源极回到电源的负极，电机两端没有电压，电机不转；而电流通过VCC以后，另一路来到了上面的6.8K电阻、微动开关常闭触点、右侧的场效应管栅极，此时漏极和源极之间导通，电流通过右侧场效应管的漏极、源极、双刀双掷开关、电机，此时电机的正负极被导通的场效应管所短路，这个场效应管的加入，作用是为了起到刹车的作用，当高速旋转的电机突然断电时，微动开关的常闭触点使右侧的场效应管迅速导通，短接了电机的正负极，从而限制了惯性的产生，达到快速停转的目的。
