巧用废旧塑料电筒做高亮LED电筒



　　高亮度LED发光二极管，发光效率高、能耗小，工作电流从20mA到数百毫安，用两节5号电池，可使用半年以上，大大节省了电池的使用量，而且使用亮度并不比小电珠差。具体改制方法如下。

　　用家中原有的装5号电池的塑料旧电筒为基本，下图示出旧电筒结构示意图。需要改动的地方主要有}3处：一是螺纹后盖弹簧处。将螺纹后盖小心的打开并拆下弹簧和与拨动开关的弹簧片，在弹簧与后盖间加一电路印刷板，即电路板(圆形)，再剪一绝缘圆板垫在电路板与弹簧间，上面钻若干导线孔和固定弹簧的卡子;二是塑料银碗。在银碗上均匀分布十个小孔，每个小孔直径为5mm，将10个高亮度LED发光二极管挤压到小孔中;三是导电螺纹栓的改造。将小电珠旋下来，内仓加一黄铜弹簧片，以便于和电池正极进行弹性接触，通过拨动开关K与电路板正极接触，电路板公共地与电筒弹簧相连接。

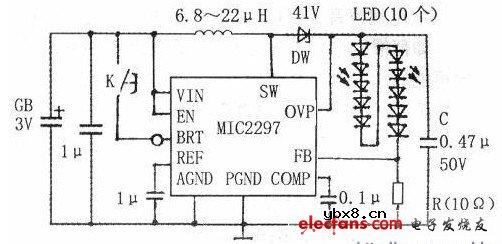

　　LED电筒电路原理见下图所示。装在圆形电路板上。

　　电路中用了一款新型高压40VPWM升压稳压器MIC2297，目的是减少元器和空间位置，便于安装，不占地方。

　　MIC2297是微软公司产品，质量可靠，采用2.5mm方形MLF-10L微型无铅封装，工作温度范围在-40℃～125℃。整个芯片可驱动8～10个串联白光LED发光二极管，线性调节精度小于1%，关断电流为1uA，非常省电。输入电压用两节1.5V电池串接成3V供电，周围元件少而体积很小，元件参数见下图中所示。

　　按原理图接好线后，无需调整即能正常工作。

　　下图中，C为平波电容器;R为电流检测电阻：DW为保护集成模块内功率管的保护管;K为电筒外的拨动开关。接通K，电路工作，10个发光管LED点亮;断开K，LED熄灭。
