LED旋转时钟制作(有源代码)

　　LED旋转时钟制作:

　　本项目的关键是如何解决高速旋转的电路板如何供电，如何调时的问题。我采用电机电刷的原理，将旋转轴钻空，通过一只插头将电源的从反面引到前面的电路板上，而这个旋转的插头又与固定在背板上的两个铜片接触的。调时的问题有些困难，一是让电路板在旋转前与PC机相接，由电脑传送调时数据，这虽然可行但不方便。还有就是用遥控方法，但此方案在调试方面有很大的困难。

　　显示方式上，我采用平衡式的两排LED，这除了在旋转时能较好的保持平衡外，主要能利用两边交替显示方式，比单排要快一倍。

　　本装置不仅是一个时钟，它还可以动态显示汉字及图案，这就看如何发挥了。

　　其具体制作过程如下：

　　一。旋转电机的制作

　　从制作成本与方便考虑，选用旧电脑用的大软驱上的直流无刷电机，只是对局部进行改造。

　　就是这种古董软驱

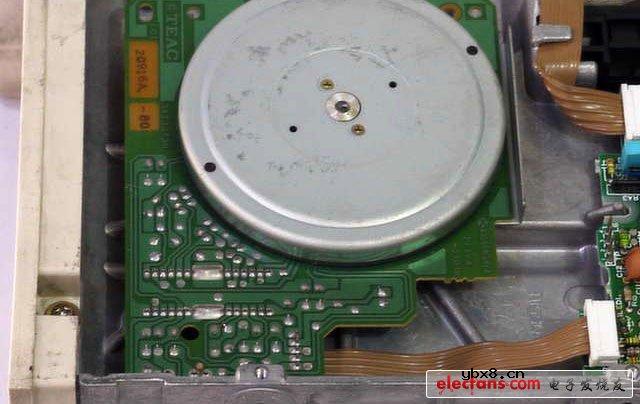

　　软驱上的直流无刷电机

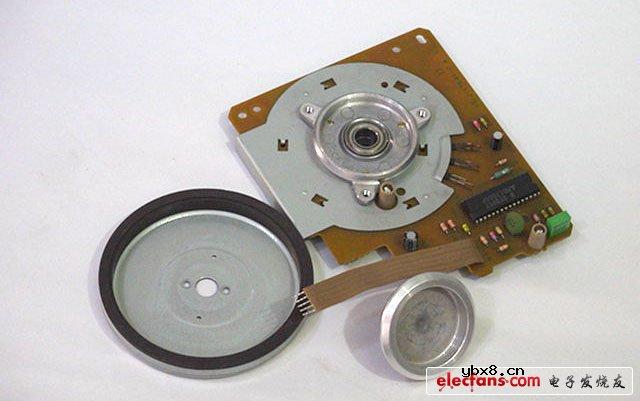

　　拆开后的电机

　　仔细拆开直流电机，将带圆盘的铝轴从中开孔，让它刚好能插入一个插头。

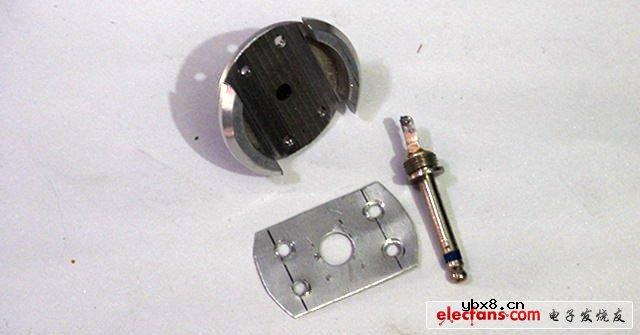

　　将旋转轴加工成这样

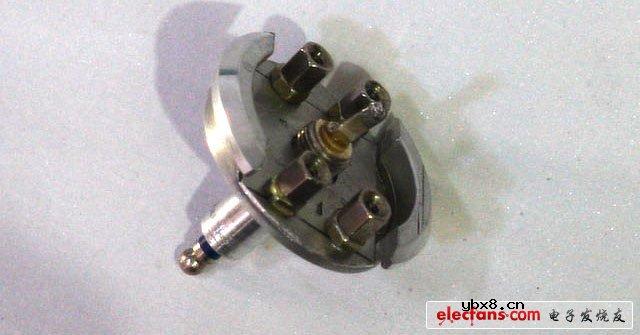

　　装配好以后

　　按拆开时的顺序，反序将轴安装直流电机上。

　　电机装配完成后

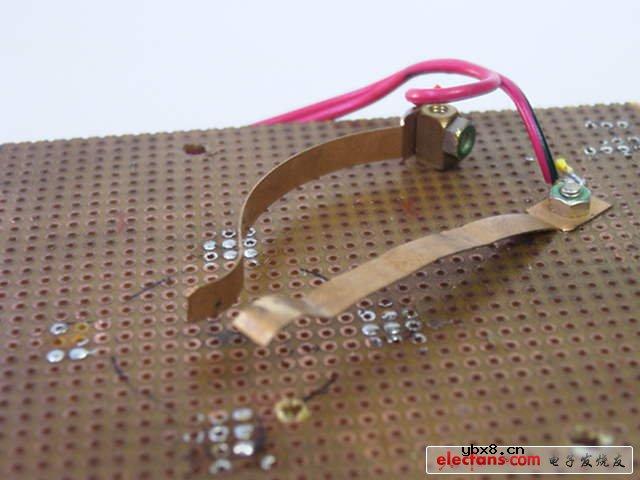

　　用两片铜片做的电刷

　　电刷装好后的侧面图
