创意设计之DIY摇摆LED时钟

　　看到市场上正在流行的时尚商品——摇摆LED时钟，感觉非常新颖独特，正在玩单片机的我，激起了自己也想DIY一个摇摆LED时钟的冲动。经过十多天的制作、修改与调试，作品才告完成，基本达到预先要求。

　　一. 设计思路

　　本制作是根据视觉暂留原理, 让一排8只LED运动, 在空中呈现数字来表示时钟。由于其实质就是一个摆动的流水灯，特别适合初入门的单片机爱好者动手制作。

　　整个屏可显示七个字符，平时作时钟只用其中的五个字符。

　　显示分 “正常运行”、“调分”和“调时” 三种状态。正常运行时中间的“：”符每一秒闪现一次，调分和调时时，则为调整的项闪现。

　　设置三个调整按键，一个为“状态键”，一个为“加法键”，一个为“减法键”。

　　完成图(见图1、图2)

　　图1

　　图2

　　效果图(见图3)

　　图3

　　二. 硬件结构

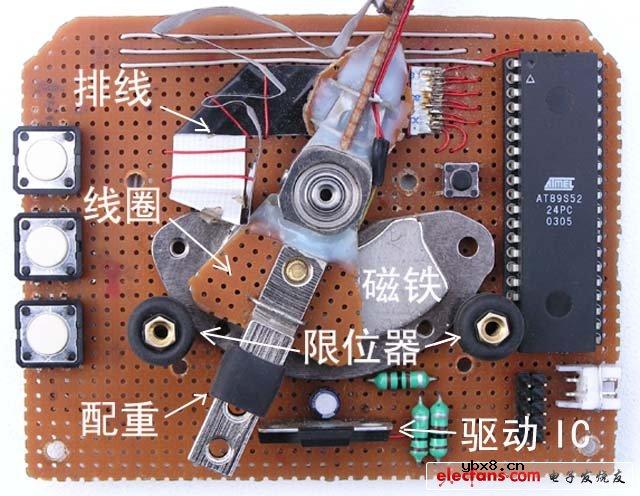

　　主板的结构布局见图4。

　　图4

　　机械部分：

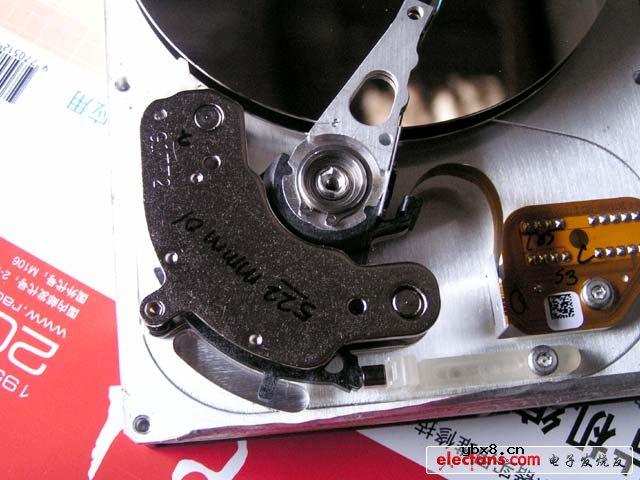

　　驱动摇棒摆动的机构采用从硬盘上拆下的音圈电机(见图5)组件构成，为制作方便，这个组件是直接安装在电路板上的。

　　图5

　　为使摇棒保持平衡，需在线圈端加配重，由于配重是在磁铁的上端，最好选铜质物件。为了让摇棒摆动稳定，在摇棒摆动的摆幅两端加了限位器。并在两个限位器上分别套上一个胶圈，以减轻噪音和振动。
