史上最全LED节能灯制作

　　LED节能灯采用典型的交流电容降压恒流电路供电，这里的几款24颗LED节能灯套件，虽然功率因数低点只有3.3左右,但是非常适合电子爱好者或者学校开展劳技、兴趣小组、电子技能训练等活动，不但能锻炼并提高动手能力，而且还能强化解决实际问题的能力，同时还能获得一盏非常实用的LED节能灯。可以供老师下载打印后分给每个同学制作时进行参考。

　　]

　　产品1：自制24LED交流白色节能灯 成品 23元一个 实测耗电2.4W

　　产品2：自制24LED交流白色节能灯 全套散件 12元一套 清单如下：

　　1、25颗散光型白色高亮度LED

　　2、塑料外壳、罗口灯座、均光板各一块

　　3、400V/0.33UF降压电容一个

　　4、100V/4.7UF滤波电容一个

　　5、集成整流桥一个

　　6、1M 高压泄放电阻一个

　　7、100欧姆限流保护电阻一个

　　8、电源板PCB一片

　　9、LED灯板PCB一片

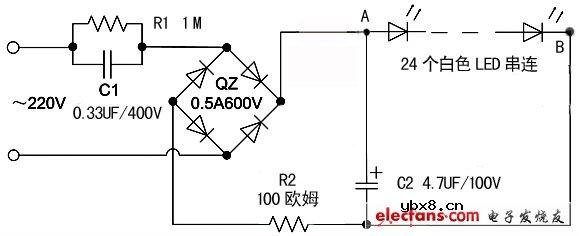

　　这是最近改版后的24白色LED交流节能灯的电路图，我们将24个LED全部串连，这样灯的功耗能降低到2.4W左右更加节能，而且整个电路分成电源板和LED灯板两块，很好地降低制作难度。

　　首先可以焊接LED灯板部分，制作前先用绘图橡皮将LED的所有焊盘仔细擦磨一遍，这样可以清除PCB上的氧化层，确保焊接可靠!将白色LED按照PCB上标注的极性仔细插入PCB，注意：引脚长的那根脚插入PCB上标有“+”的孔中，千万不能插反!

　　在 焊接LED时请一定要选用不漏电的30W尖头电烙铁焊接，可以先焊好LED的一个引脚观察LED的位置，如果不正可以融化焊锡时扶正，确认位置正确后焊接 另一个引脚。焊接要干脆果断，焊接时间不能过长，应控制在2秒以内，否则LED有可能被焊坏!我们特地多提供了一颗LED，就是防止初学者意外损坏时可以 替换。

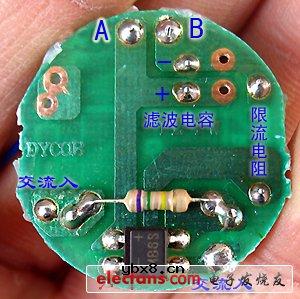

　　可以先焊接内圈的LED，再焊接外圈的LED，PCB的正面采用镀银工艺，可以有效地反射光线，提高亮度，焊接完成后请仔细检查是否有虚焊?是否有桥搭短路?LED是否在同一平面上?是否有多余的焊锡球散落在PCB上?焊接完成后从LED灯板上的A、B处用软导线引出，接下来我们可以焊接电源板。
