今天给大家介绍一款贴片led节能灯制作资料,该资料为我伙计亲手操作的,制作采用5050三芯贴片LED为光源,制作后的照明效果绝佳,我对视灯,看了一眼,严重的伤眼,请led节能灯爱好者注意!
顺便说下,本次测试的套件,如果需要可以 贴片led节能灯套件(驱动+灯板+成品灯杯+灯罩) 在次选购
制作注意事项:因为贴片LED对静电是非常的敏感,静电很容易对贴片LED造成损害,轻则性能下降,重则造成贴片LED反向击穿短路,所以在接触贴片LED时一定要做好静电防护,佩带防静电手环,使用防静电烙铁,普通烙铁一定要接地线。有条件的还需要使用防静电台垫。
先把led节能灯的制作原理图给大家贴一下,这是一款10贴片LED灯的制作电路图:

贴片led节能灯制作原理图
图纸简述,如果你是led制作高手的话,可以继续往下看了!
贴片led节能灯制作原理图是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED.

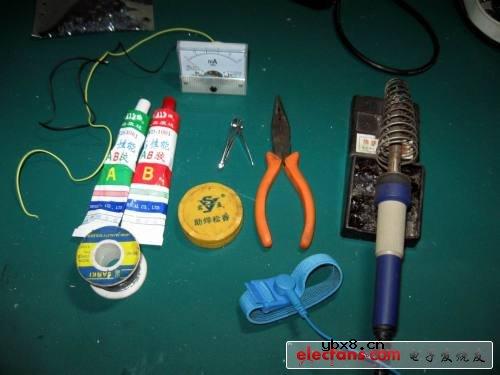

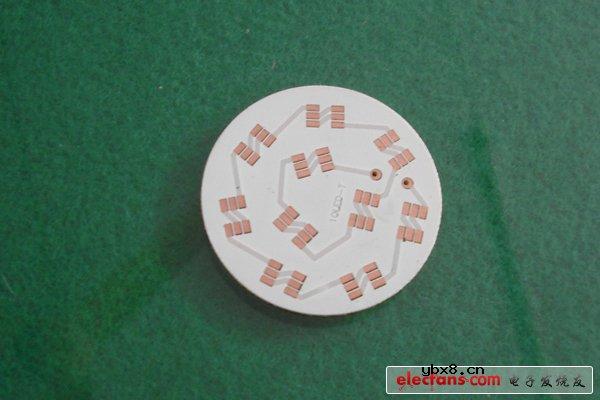

下图就是我们5050三芯贴片LED工作环境了

很多人等不及了,下面我们来介绍下制作过程,再说其他的就跑题了!

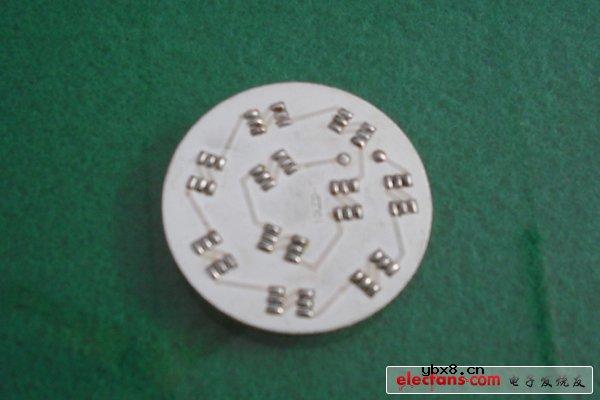

灯板上锡后的样子
将灯板上锡,注意一定要均匀,要自己把握好。
