DIY LED手电筒灯光控制电路

来源:网络发布者:电工基础发布时间:2026-03-14 10:31

　　供应商送来一些高亮LED样品,一直闲置无用.近日得了一只手电筒,拆开看空间有余,于是决定DIY一把.

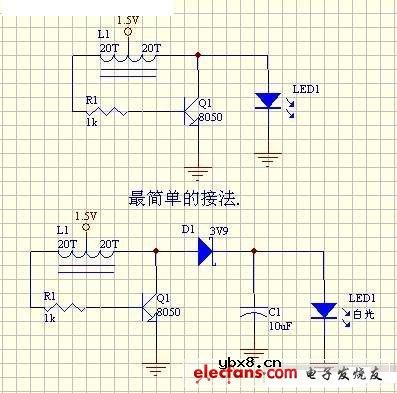

　　电路图

DIY LED手电筒灯光控制电路

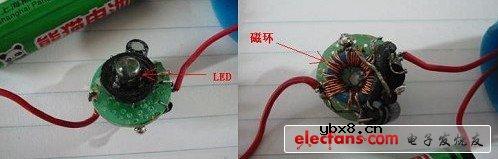

　　磁环选用T9*5*3/2K,也可用T10*6*5等,用0.3mm漆包线双线并绕20T,按图中同名端连接.TR1选8050或9014,D1选4937或107,PCB用一片废板自制.

DIY LED手电筒灯光控制电路

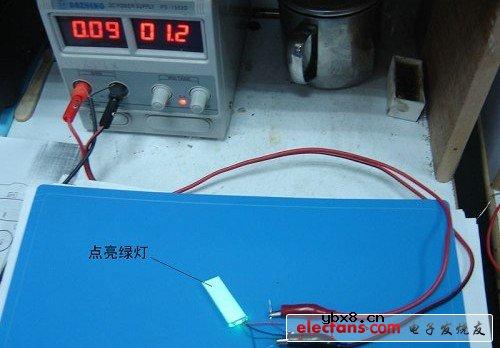

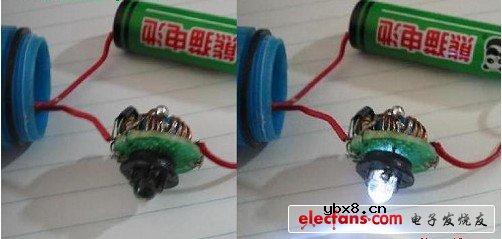

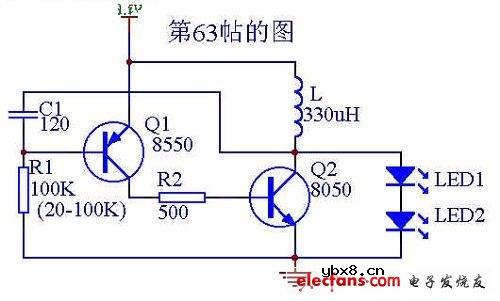

　　用帖子的电路试制成功.在这里顺便感谢他们.

DIY LED手电筒灯光控制电路

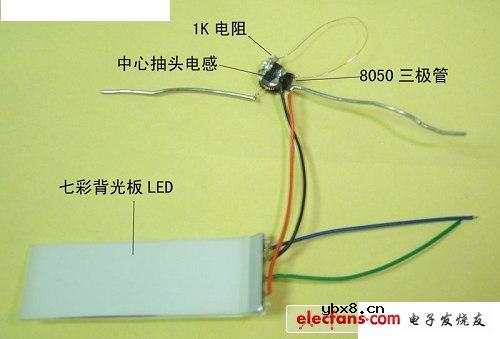

　　我在两年前做的最简/最小体积1.5V驱动LED电路图及实物图.

相关热词：#DIY #LED手电筒 #灯光控制电路 #电子电路图
