图解DIY漂亮LED小灯

　　这个项目更像是一个手工作品，而不是一个电子制作，没有电路知识的网友大可放心制作。图解DIY漂亮LED小灯:

　　1 工具和材料

　　2 原理图

　　3 制作圣诞树的每一层

　　4 让圣诞树长大吧

　　5 DIYer签到处

　　1 工具和材料

　　● 电烙铁

　　● 斜嘴钳

　　● 镊子(可选，推荐)

　　● 万用表(可选)

　　○ 红色LED 1个

　　○ 绿色LED 15个(3个一堆、5个一堆、7个一堆)

　　○ 焊锡丝

　　○ 9V电池(方形的那种，还是很容易找到的)

　　○ 100Ω电阻(可选)

　　2 原理图

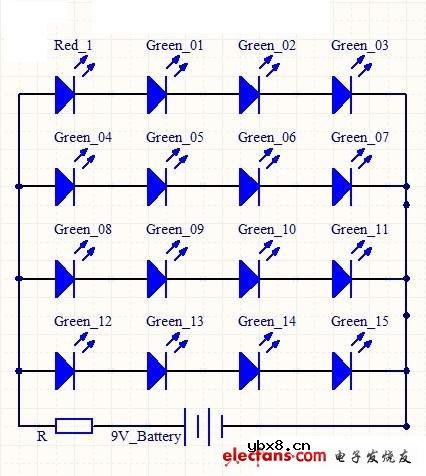

　　够简单吧：4个串联的LED为一组，4组同时并联到电池的两极即可。电池左边的电阻起保护LED的作用。

　　实测点亮一个图中的LED小灯最少需要1.6V的电压，承受2.1V电压时都还能正常发光。新的9V碳性电池输出电 压为10V，理论上每个小灯承受2.5V电压。但实际上在电池上并联了4组LED之后，新电池的工作电压下降到了8.6V,所以平摊到每个LED上也就 2.1V左右。

　　3 制作圣诞树的每一层

　　按照电路图，16个LED按如下方法分为四组，每组内部小灯串联，组与组之间并联，同时和电源并联。

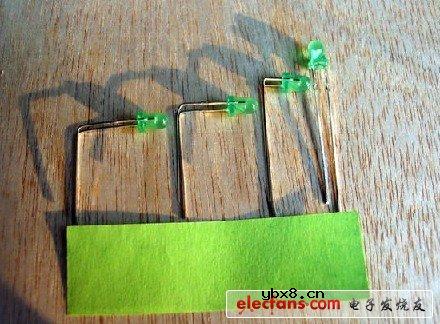

　　把绿色的LED管脚弯成3种不同的形状，从左到右依次为：第四层(7个)、第三层(5个)、第二层(3个)以及第一层(1个，应为红色LED)，然后用烙铁按照4个一组把LED串联焊接起来。
