150W多串LED驱动器设计

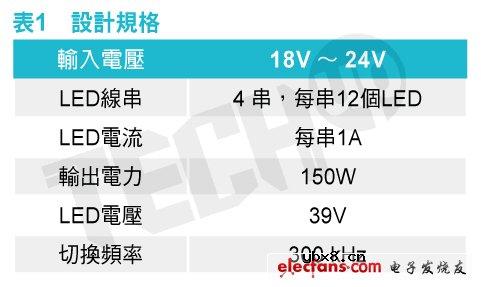

　　多串LED线路广泛应用于路灯、洗灯和其他一般照明产品。一般解决驱动多串LED线路的方法是使用多通道线性电流稳压器。使用线性电路的方法后，稳压器就没有产生电磁干扰的问题了。和使用个别LED驱动器驱动每个LED线路的方法比较起来，多通道解决方案可以提供较好的串对串电流準确度，也比较容易检测与发现LED线路的故障。线性电流稳压器是一个直流电源输入装置，可以是一个交流／直流的转换器，或是一个直流／直流的转换器。如果电源是直流电，电压远低于LED线路的顺向电压，我们就会使用到升压转换器。本文将介绍使用升压转换器和线性电流稳压器的4串LED线路、150瓦的LED驱动器。表1所示为其设计的规格。

　　

　　电路概述

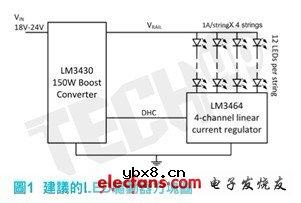

　　图1所示为一个150瓦LED驱动器的方块图。由图可看出其为升压转换器使用一个LM3430的控制器，控制器电源来自18～24V的直流系统轨电压（VRAIL），用以供应LED线路。LED电流受到一个4通道线性电流稳压器LM3464调节。动态余量控制（Dynamic Headroom Control， DHC）方法会被执行以求达到最大的效率。这主要是包含到从LM3464到LM3430的讯号迴授，为了让电力损失最小化，LM3430就会适度地调整系统轨电压到最小值。在LED电源开启时，LED的顺向电压因温度升高而慢慢降低（以分鐘计）并减少运行中的轨电压，这样就能够有效降低电流稳压器的电力损失，也因此提升整体效能。
