LED显示屏控制系统软件的开发

　　1 引言

　　随着社会的不断进步与发展， 人们在获取信息的同时， 也对信息获取的方法和信息质量有了更高的要求， 传统的信息显示方式正逐步被LED 显示系统所取代。软件控制设计方面， 根据LED 图文显示屏系统的具体要求， 按照工程实际需要， 具体设计了四个模块： 编辑功能模块， 字模提取模块， 效果添加及预览模块， 通讯模块。本文将对这四个模块逐一进行描述。

　　2 系统功能

　　2.1 目标设计

　　LED 显示屏控制系统主要是通过图文控制器实现LED 广告屏信息的初始化、显示和控制等功能，具体目标如下：

　　(1)支持显示屏参数软件的初始化设置、加载;

　　(2)支持多区域画面编辑与显示;

　　(3)支持中英文时钟编辑与显示;

　　(4)支持游走字幕编辑与显示;

　　(5)支持温度、湿度等传感器信息编辑与显示;

　　(6)支持软件自动开关机;

　　(7)支持画面显示特效;

　　(8)支持图片信息的编辑、浏览和播放;

　　(9)强大的超文本编辑器(RTF 格式);

　　(10)显示信息的预览;

　　(11)各页面显示方式、运行速度、停留时间均可软件调节;

　　(12)显示信息的发送。

　　2.2 设计思想

　　为了实现系统的设计目标， 在全面分析系统所要达到的功能的基础上， 结合软件运行平台的特点， 本系统采用VC 程序开发语言进行开发， 为了提高系统的可视性、可操作性， 界面设计采用自画的方式进行设计， 与控制屏体之间的通信采用RS232/RS485 方式， 具体的通信参数可以动态设置。为了更好地将信息进行显示和编辑， 我们设计了文字、表格、图形的编辑系统， 很好的满足了系统的要求。

　　2.3 系统功能

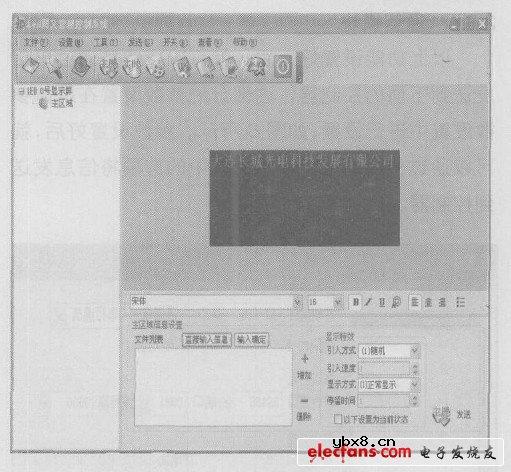

　　LED 显示屏控制系统功能模块划分如图1 所示：

　　图1 系统功能模块

　　该系统主要包括编辑功能模块、信息提取、效果添加和预览、以及通信模块， 下面我们分别进行简单的介绍。

　　2.3.1 编辑功能模块

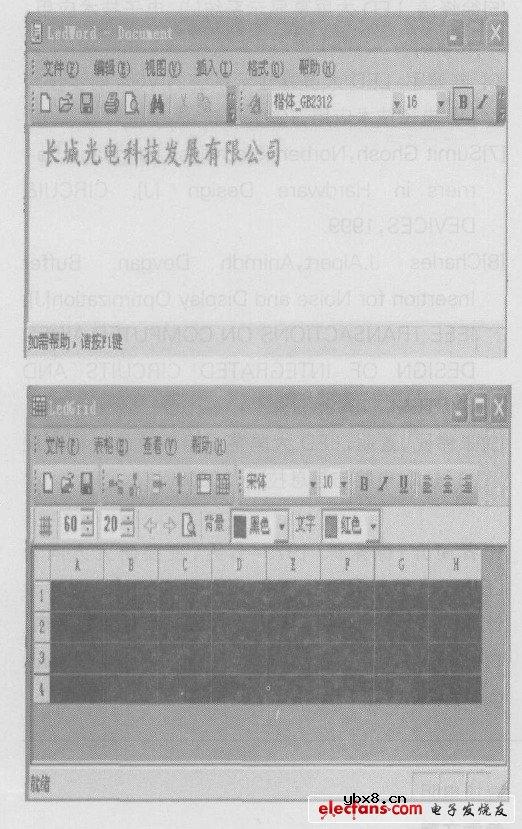

　　主要实现信息的编辑功能， 根据实际情况， 我们分为文档编辑、表格编辑和图形编辑模块， 对其分别进行设计， 并保存为相应的类型文件， 然后在系统中可以直接调用该文件， 实现编辑、调用和显示一体化功能。具体的文档编辑和表格编辑模块如图2 所示：

　　图2 文档编辑和表格编辑模块

　　2.3.2 信息提取模块

　　信息编辑之后， 要求能够显示在LED 屏上， 就需要对编辑的信息进行提取， 可以将编辑的信息显示在LED 显示屏上， 具体如图3 所示：

　　图3 信息提取模块
