怎么利用单片机驱动发光二极管

发光二极管简称为LED。由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成。当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。

发光二极管分类及点亮

1、交流电源指示灯。该电路只要连接220V/50Hz的交流供电线路，LED就会被点亮，指示电源接通。限流电阻R的阻值为220V/IF。

2、交流开关指示灯用LED作白炽灯开关指示灯的电路，当开关断开灯泡熄灭时，电流经R、LED 和灯泡EL形成回路，LED亮，方便人们在黑暗中找到开关。此时曲于回路中的电流很小，灯泡是不会亮的。当接通开关时，灯泡被点亮，而LED则熄灭。

3、交流电源插座指示灯用双色（共阴极） LED作交流电源插座指示灯的电路。插座的供电由开关S控制。当红光LED亮时，插座无电;当绿光LED亮时，插座有电。

4、保险管座指示灯LED用作工厂设备配电箱保险管座指示灯的电路。当保险管完好时，LED不亮;当保险管熔断时，LED会被点亮，以指示用户是哪一个熔断器已被烧断，以便更换。这对于用肉眼无法观察好坏的瓷芯式熔断器来说是非常方便的。

此外还有：LED广告招牌灯、LED单色或者彩色显示屏、 LED路灯、LED汽车信号灯和LED电动车照明灯等，其原理都大同小异。

单片机驱动发光二极管

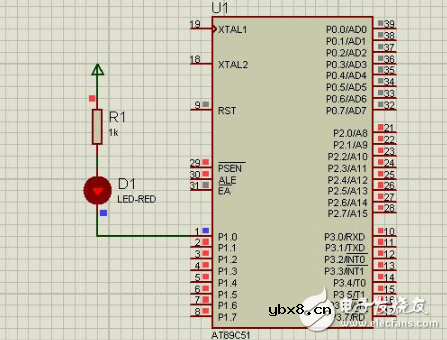

单片机是数字电路，输出/输入只有高电平1和低电平0之分，通常0~0.4V的电压范围定义为低电平，大于2V定义为高电平，如图是单片机控制LED灯的电路图。

将LED灯的负极连接到单片机P1.0口，正极串口电阻R1到+5V，这样原理相同的，单片机输出低电平0，使得LED和电阻通路的两端产生电势差，相当于上面图中的“5V电源”，从而满足LED灯的参数，点亮LED灯；而当单片机P1.0口输出高电平时，电势差约为0，不满足LED灯亮的要求，此时LED灯熄灭，要达到这样的效果，必须将“想法”装给单片机，这时程序闪亮登场。

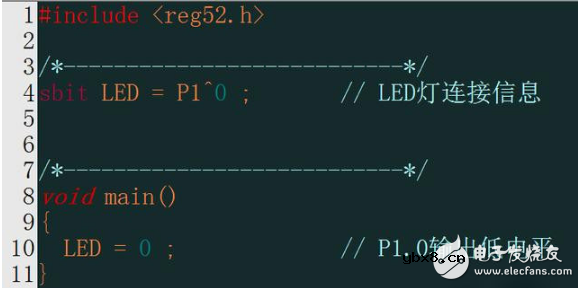

程序编写：用keil新建一个C语言程序工程，代码如下：

运行仿真，可以看到LED灯亮了

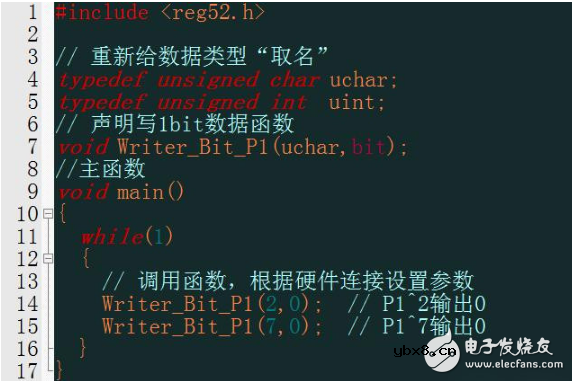

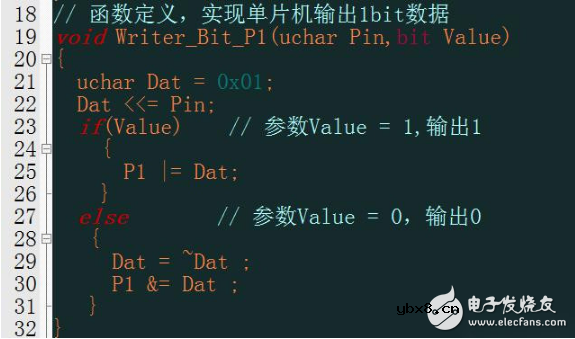

下面的程序案例，将点亮LED灯封装在一个函数里，这个函数仅实现点亮LED灯的逻辑功能，使用时根据硬件连接设置函数参数即可，希望起到抛砖引玉的效果。

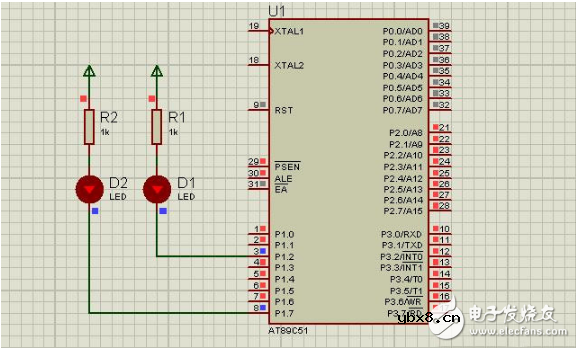

运行结果为P1^2和P1^7输出低电平，LED灯点亮。
