发光二极管的应用实例

发光二极管串联和并联后压降会不会改变呢？发光二极管也属于二极管中的一种，其内部也是由一个PN结构成，由PN结的特性可知，当PN结正向导通时，其电流变化很大而压降几乎不变。

PN结的伏安特性曲线如下图所示：

根据其特性可知，发光二极管无论是串联还是并联，其单个发光二极管的压降是几乎不变的，其压降跟导通电流有关，且跟电流的变化影响很小，一般情况下可忽略。

发光二极管应用实例

使用电压点亮发光二极管时，需要串联限流电阻，使发光二极管的工作电流在正常范围之内。如下图为点亮一个LED发光二级管，该发光二极管的压降一般为2V左右，若使发光二极管的工作电流为10mA，则限流电阻R的计算方法：R=(VCC-2V)/10mA，若供电电压VCC为5V，则R=(5V-2V)/10mA=300Ω，若供电电压VCC为12V，则R=12V-2V)/10mA=1000Ω。

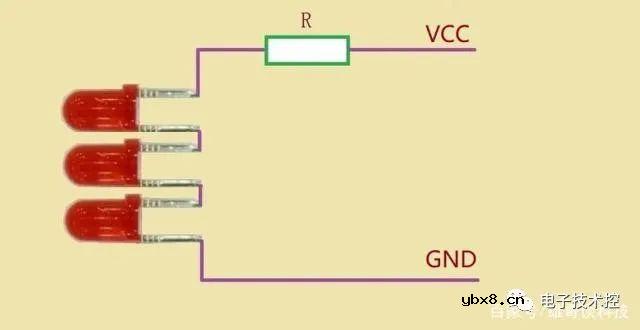

若多个发光二极管串联时，单个二极管压降不变，其总压降为单个二极管压降的N倍（N为串联发光二极管的个数），如下图，点亮三个串联的发光二极管，3个二极管的总压降约为6V，电源电压必须大于6V，限流电阻R=(VCC-6V)/10mA，若供电电压为12V，则R=(12V-6V)/10mA=600Ω。

总结：LED驱动电路一般采用LED专用芯片恒流驱动效果更佳，LED发光更均匀，可靠性更高。下图为LED驱动芯片LT3598组成的LED驱动电路。
