发光二极管的几种应用

常见发光：二极管具有普通二极管的单向导电特性、管压降稍高，通过的电流只有几毫安到十几毫安，可长时间工作。笔者根据LED的特性，总结几点发光二极管的用法供大家参考。

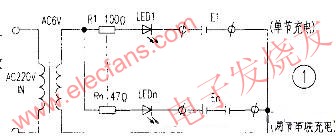

      　　简易充电器电路（见图1）。这是市面上很常见的镍镉、镍氢电池简易充电器电路。其中LED既起到半波整流的作用又兼做充电指示灯。这种充电器在学生中使用很广泛。笔者在大学时曾自己做过充电器：图1的变压器输出电压为AC6V.故增加限流电阻R至100Ω。LED采用高亮管，这样充电电流较大。调整R值后可以同时给两节串联的电池充电。



      　　给灯具开关做指示灯（如图2所示）。灯具开关上装指示灯不同于其他电器。当灯灭时LED应亮，以方便在黑暗中找到灯开关。在图2中，当开关S断开后，电流经R、LED和EL形成回路，LED亮。由于回路电流小，灯泡是不亮的。接通开关S，则灯泡亮、LED灭。其中R取值较大，目的是降低LED亮度不致在黑暗中显得刺眼。

      　　图3是工业设备配电箱中常见的保险管座指示电路：当保险管F2熔断时，IED会点亮，以提示用户是哪个熔断器已坏，以便更换。这对用肉眼无法观察好坏的瓷心熔断器是很方便的。

      　　图4是用共阴极双色LED对电源插座指示的方法。用开关S控制插座X的供电。
      　　当插座指示LED呈红色时，插座X无电；呈绿色时X有电。图4是用人工控制开关S，达到插座供电的方珐，并以LED的频色作为有无电的指示，这对工厂设备用电十分方便。
