高功率因数TRIAC调光LED驱动器介绍

　　本文介绍了Powerint公司的高功率因数(PF)TRIAC调光LED驱动器。该驱动器设计用以驱动30V(在0.5A的电流下)的额定led串电压，其输入电压范围为180VAC~265VAC。该LED驱动器采用了LinkSwitch-PH系列IC的LNK405EG。

　　LinkSwitch-PH IC实现了低成本、低元件数LED驱动器，既满足了功率因数和谐波限制，又加强了终端用户体验。它具有极广的调光范围、无闪烁操作(甚至具有AC线路TRIAC调光器的成本特性)、快速和清洁开启特性。

　　它采用隔离型反激拓扑结构，在连续导通模式下运行。完全通过一次侧感应输出电流调节，从而消除了对二次侧反馈元件的需求。由于这是在IC内部执行的，所以一次侧无需外部电流感应，从而进一步减少了元件数量、降低了损耗。内部控制器可以调整MOSFET占空比，以便保持正弦输入电流，进而保持高功率因数和低谐波电流。

　　



　　图1 15W调光LED驱动器外形图

　　LinkSwitch-PH IC还提供了各种高级保护特性，包括控制回路开路和输出短路情况下的自动重启。线路过压扩展了线路故障和浪涌承受能力，输出过压能够在负载断连的情况下保护电源的安全，精确的延迟热关断能够在各种条件下保证实现安全的PCB平均温度。无论在哪种LED光源内，该驱动器都能够决定终端用户所体验到的性能属性。该设计强调与各种调光器的兼容性，能够在230VAC的电压下实现尽可能宽的调光范围。

　　



　　图2 15W调光LED驱动器主板电路图

　    主要性能

　　• 设计注重与标准的TRIAC调光器的兼容

　　• 与额定功率为1000W(vs. 600W)的模型兼容

　　• 无输出闪烁

　　• 从低相位角起动时不会产生噼啪声

　　• 高达1000:1的调光范围 - 只受连接的调光器的限制

　　• 单调启动 - 无输出闪烁

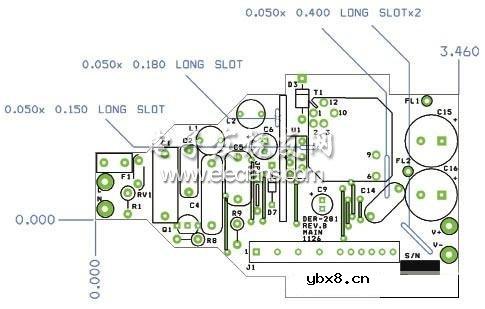

　　图3 主板元件布局图(顶层)

　　图4 主板元件布局图(底层)

　　• 高能效

　　• 在230VAC的电压下，效率超过 84%综合保护与可靠性特性

　　• 输出开路/输出短路保护和自动恢复

　　• 发生线路故障时，线路输入过压关断扩展了耐压范围

　　• 具有长延迟特性的自动恢复热关断功能可以保护元件和印刷电路板的安全

　　• 符合IEC61000-4-5环形波、IEC61000-3-2 C类和EN55015 B传导EMI要求
