LED驱动电源的拓扑结构研究

　　电路中通常加入了变压器的隔离型AC-DC电源转换包含反激、正激及半桥等拓扑结构，参见图1，其中反激拓扑结构是功率小于30 W的中低功率应用的标准选择，而半桥结构则最适合于提供更高能效/功率密度。就隔离结构中的变压器而言，其尺寸的大小与开关频率有关，且多数隔离型LED驱动器基本上采用“电子”变压器。

　　



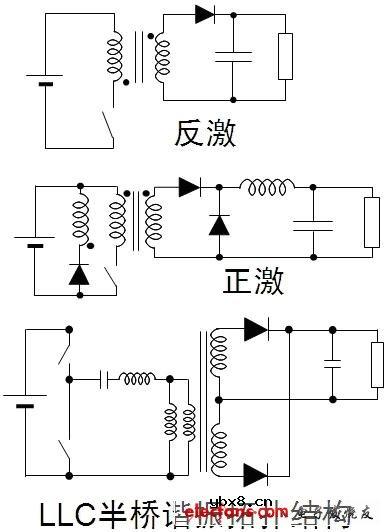

　　图1：常见的隔离型拓扑结构。

　　采用DC-DC电源的LED照明应用中，可以采用的LED驱动方式有电阻型、线性稳压器及开关稳压器等，基本的应用示意图参见图2。电阻型驱动方式中，调整与LED串联的电流检测电阻即可控制LED的正向电流，这种驱动方式易于设计、成本低，且没有电磁兼容(EMC)问题，劣势是依赖于电压、需要筛选(binning) LED，且能效较低。线性稳压器同样易于设计且没有EMC问题，还支持电流稳流及过流保护(fold back)，且提供外部电流设定点，不足在于功率耗散问题，及输入电压要始终高于正向电压，且能效不高。开关稳压器通过PWM控制模块不断控制开关(FET)的开和关，进而控制电流的流动。

　　

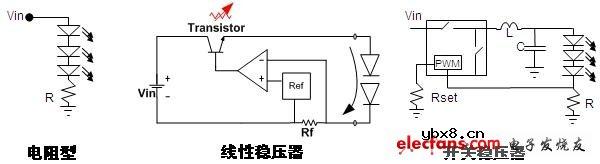

　　图2：常见的DC-DC LED驱动方式。
