KS0713液晶模块基本原理与应用

        概述

　　KS0713是一种小型的大规模集成并带有驱动器和控制器的点阵型液晶模块。它的外观尺寸为42mm×39mm，有29个外部引脚。它直接受单片机控制，接收8位串行或并行数据， 同时可将数据显示，并将数据存储在模块同的数据存储器中(DDRAM)。由于DDRAM中的数据显示单元与液晶屏的点阵单元存在一一对应关系，并且KS0713液晶模块数据的读写操作不受外部时钟的控制，因而KS0713的显示具有很高的灵活性。KS0713液晶模块带有液晶必需电源驱动电路，这样可用最小的元件和最小的功耗实现模块的功能。

　　一、基本原理

　　1.引脚说明

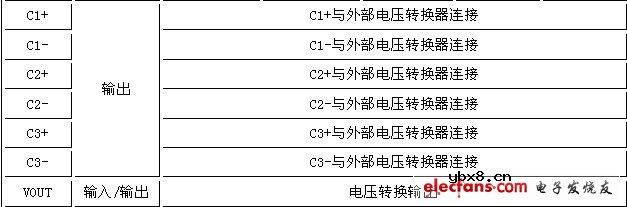

　　表1对KS0713的引脚及其功能进行了说明。

　　2.KS0713液晶模块的主要结构

　　(1)显示数据存储器(DDRAM)

　　DDRAM用来存放液晶的显示数据。它是一个65行、132列的地址空间。65行构成了9页，其中前8页是由8列构成(DB0～DB7)，第9页是单独一行(只有DB0)。显示数据DB0～DB7通过单片机的数据口送入，并通过DB0～DB7直接读或写到每页对应的8行;同时每一点阵可通过确定页地址和列地址来确定位置。在向DDRAM中写数据的同时，液晶屏上对应的点阵被显示，如图1所示。

　　(2)页地址电路

　　页地址电路的功能是为显示数据存储器提供页地址。页地址的确定是通过页控制字送到一个4位的页地址寄存器中来实现的。例如：第8页，DB3为高电平时，DB2、DB1和DB0为低电平。

　　(3)行地址电路

　　行地址电路根据显示起始行(COM0)为DDRAM提供行地址，因此通过改变行地埴址，可在不改变片内RAM的情况下滚动屏幕和切换。页地址的改变是通过行地址寄存器实现的。它只通过初始显示行指令和6位的计数电路来改变。寄存器的内容在液晶开始每一帧时自动复制到行计数器中。
