两种自发电手电筒介绍

         手压式自发电手电筒　　

        1.节能产品，内置应用法拉第原理的微型发电系统，只要用手轻轻按压发电手柄，就可以为LED光源供电，同时还可以将电能存储在系统内部。在产品侧面有一个开关，打开后就由存储在产品内部的电能为LED光源供电，连续按压发电手柄15秒所产生的电能可以维持LED光源持续发光。

　　2.环保形：不需任何外接电源或电池。

　　3.简单易用：发电手柄可以收入产品内部。在产品尾部有开关，可以将手柄锁在产品内部。

　　4.寿命长： LED灯的寿命可达100000小时。是居家、汽车、野营等的必选佳品。

　　手摇式自发电手电筒

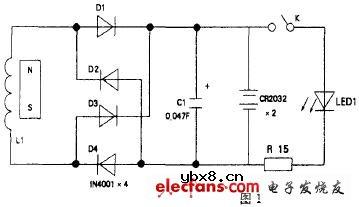

　　该手摇动式自发电手电筒电路原理如图1所示。其结构示意图如图2所示。在使用电筒时，摇动电筒使它的磁铁7上下移动，通过线圈6即产生电能，再经图2中的D1-D4整流，C1贮能向电池CR2032充电通过开关控制使发白光二极管发光而实现自发电的功能。

　　



　　



　　在图1中，1为圆筒形的塑料骨架;2为发白光二极管3为电路板;4为用铜片制作的开关;5为予留的CR2032电池位置;6为空芯线圈，电感量约33mh，线径约φ.2mm;7为强力磁铁，应使它能在圆筒内顺利的上下移动。8为聚焦镜片，它与塑料骨架之间装有橡胶密封圈，使光线更加集中，射程更远;9为橡胶减震圈，避免磁铁直接冲击塑料骨架。将上面的材料作为一体，然后放入右面的塑料电筒外壳10内。电筒的滑动开关11与电路板的铜片相对应，再旋上电筒盖12。这个电筒就能使用了。

　　我们可以上下摇动这个电筒。它就能源源不断地发光了。由于采用了超亮度的发白光二极管并且有镜片聚焦，亮度和射程大于只使用聚焦电殊的五号电池手电筒。但这个电筒亦有个显著的缺点，就是要不停地摇才能不断地发光。为了克服这个缺点和节约成本，我们没有采用锂充电池增加储能。而是在C1两端并接两只CR2032锂电池。实践证明，由于这个电筒的耗电量约为30mA，新的电池可以用较长的时间，电量不足时摇动电筒又能用上一段时问。反复多次后电池完全失效后，取下电池仍然可以继续工作。如果你的经济条件许可，将电池换成锂充电电池那是最理想的了。
