氖气辉光灯泡应用电路

1.熔断保险丝熔断指示电路
保险丝熔断指示电路如图10-19 所示，它们都很简单。图中( a) 所示是熔断后立即发光的指示电路;图中( b) 所示是熔断后发出闪光的指示电路;图中(c)所示是熔断后除发出闪光指示外，还能发出声响的电路;图中(d) 所示是一种保险丝熔断前氛灯管发亮、熔断后闪光的电路。

2. 测电测压电路

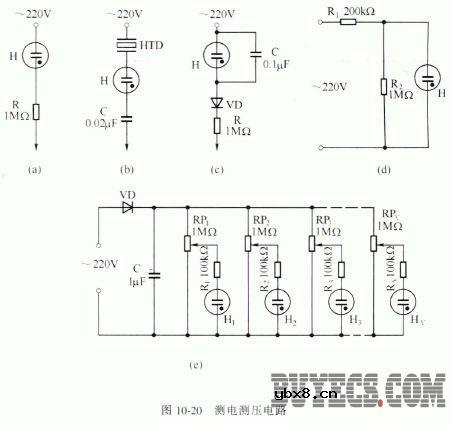

测电测压电路如图10-20 所示。其中图(a) 所示为普通试电笔电路;图中(b) 所示是能发声的测试电路;图(c)所示是可闪烁发光的测压电路;图中(d) 所示为电压指示电路;图中(e) 所示为峰值电压指示器电路，调节各电位器RP 的阻值，可使氛灯随电压的升高逐渐启辉。

3. 门铃电路
门铃电路如图10-21 所示。图(a) 所示为声光门铃电路，当按动按钮时，电路中的氖灯会发光，同时蜂鸣器也会发出声响，告知主人有客人到。图(b) 所示为主人在家与否的信号门铃电路，氖灯和按钮装在门外，开关S2装在门内，合上S2 时氛灯点亮告知主人在家;打开S2时氧灯熄灭，表示家中无人。
