漏电保护开关接线方法

家庭用电安全一直是人类关注的重点，毕竟涉及到人身财产安全，自然不能轻易忽视。那么你对家用漏电保护开关原理了解多少呢？不知道不要紧，欧派家居将在本文给大家重点介绍家用漏电保护开关原理 漏电保护开关接线图。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

组成

漏电保护开关由脱扣电路、过载保护器装置和漏电触发电路三部分组成，过载保护装置由双金属片构成的热元件ehl、eh2组成；

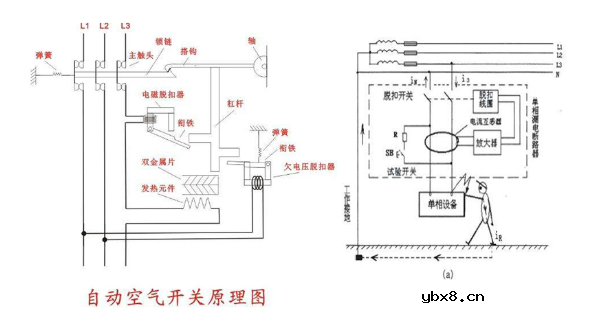

动作原理

设备外壳发生漏电且有人接触到多晚时候，故障点就会产生一条分流，漏电的电流会经过人体到大地再到工作接地点，电流会返回变压器中心店，但电流并没有经过电流互感器。这种情况导致互感器流入和流出的电流出现不平衡状态，产生的剩余电流在一次线圈后感应到二次线圈，当这个电流值达到漏电保护器限定的动作电流值时，漏电保护器就会自动的开关脱扣，切断所有电影，保护我们的身体安全。

漏电保护开关接线方法

漏电保护的正确接线方法系统叫tn，由配电网的低压中性点直接接到地面，电气设备外露的可以到电的本分通过保护线和接地点连接。整个系统干线部分的前一部分保护线和中性线是公用的，后面的一部分才是分开的。TN2C系统的整个系统的中心线和保护线是合一的；TN25系统的整个系统的中心线和保护线分开连接；tn2c2s系统的整个系统干线部分的前一部分保护线和中性线是公用的，后面的一部分是分开的。

漏电开关上的L和N，哪一条是火线？哪一条是地线？首先要说明一下，这个问题是错误的，漏电开关上只有火线和零线，不会有地线，问题应该想问的是漏电开关上的L和N，哪一条是火线，哪一条是零线？下面就以我们家中常见的三种漏电开关为例，来给大家介绍漏电开关上的L和N，哪一条是火线，哪一条是零线的问题。

首先以1P+N的漏电保护开关为例给大家说说漏电保护开关的接线问题：

现在家装中1P+N的漏电保护开关使用率很高，这种开关对火线和零线的接线有着严格的要求，不是按照我们常规的左零右火或者是左火右零来判断的，要根据漏电保护开关上的标识来进行接线；

例如上面图片中的所有漏电保护开关都是1P+N的漏电保护开关，这种漏电保护开关的接线就是左侧的接线端子接的是零线，右侧的接线端子接的是火线，还有的1P+N的漏电保护关开左侧的接的是火线，右侧的接的是零线；

因此，对于1P+N的漏电保护开关，我们接线时要严格按照开关标识要求来接线，也就是火线接在L上或者没有标识的那个接线端子上，零线接在标有N的接线端子上。

其次以2P的漏电保护开关为例给大家说说漏电保护开关的接线问题：

2P的漏电保护开关相对于1P+N的漏电保护开关来说，占用空间较大价格较高，但是2P的漏电保护开关的安全性要明显高于1P+N的漏电保护开关来，现在被越来越多采用；

2P的漏电保护开关的接线是没有严格要求的，也就是说进出线的接线端子可以随意接火线和零线，常规的接法有左零右火也有左火右零，这两种接法其实都是可以的，我们看上面的图片，其中的2P的漏电保护开关的出线端都是采用的左零右火的接法，而进线端也是采用的左零右火的接法，我们需要保证进线和出线的接线一致就可以了。

最后以3P的漏电保护开关为例给大家说说漏电保护开关的接线问题：

3P的漏电保护开关在我们大多数家庭里是看不到的，只是会出现在别墅里，家装中使用率很低，只给大家简单说说；

3P的漏电保护开关的接线也是有着严格要求的，其中的零线N都会被在漏电保护开关上标识出来，我们接线时一般都是左面三个接线端子接火线的三相，右面的那个标记有N的用来接零线。
