温控开关ksd9700接线图

KSD9700系列温控开关（热保护器）是由碟形高灵敏双金属片、动触头、静触片、固定底座、外壳、耐温导线等组成。工作时双金属片处于自由状态，动触头与静触片闭合，电路导通。当使用电器因故障发热而使温度上升至热保护器的动作温度时，双金属片受热产生内应力而迅速动作，推开动触头离开静触片而断开电路，从而切断故障电器电源起到保护电器作用。当被保护电器温度下降到热保护器的额定复位温度值时，双金属片恢复到初始状态触点闭合，电器恢复正常工作。该产品具有电阻小、感温快、动作迅速、安全可靠、体积小等优点。

结构及应用

KSD9700系列产品是一种双金属作为感温元件的温控器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点，切断/接通电路，从而起到热保护作用。当温度降到重定温度时触点自动闭合/断开，恢复正常工作状态。广泛用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。

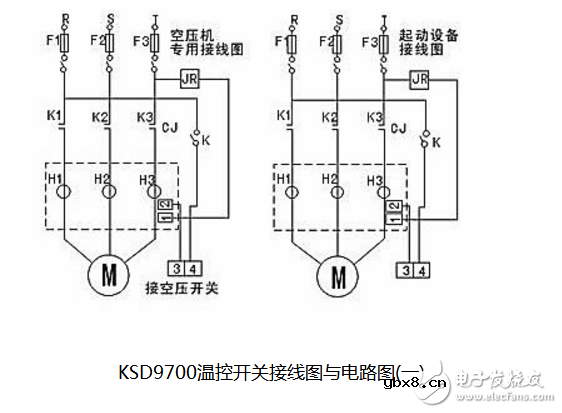

KSD9700温控开关接线图与电路图

特点优势

内阻小（＜50mΩ）；

感温快、动作迅速、安全可靠；

体积小，便于安装；

可按客户要求定制不同长短或规格的引线；

备有常闭和常开两种类型。

KSD9700系列温控开关产品优势

⑴体积小，便于安装

⑵速动型双金属片，反应速度快

⑶寿命高达10000次以上

⑷防真空浸漆工艺

⑸可替代SENSATA 17AM 7AM， 韩国SEK ST-22等国外产品

KSD9700系列温控开关注意事项

⑴采用接触感温式安装时，应使产品贴紧被控器具的安装面。

⑵安装时不可把塑胶或金属外壳压塌或使其变形，以免影响性能。

⑶金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。

⑷产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4-0.75㎜2导线与之连接。

⑸产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。
