压力开关接线图与特点

压力开关这种相对简单的压力控制装置，当被测的压力超过了额定值的时候，弹性元件的自由端就会进行位移，直接或通过比较后去推动开关元件，改变开关元件的状态，而去控制被测压力。很多人都想知道压力开关接线方法，下面就通过压力开关接线图为大家详细呈现出来。

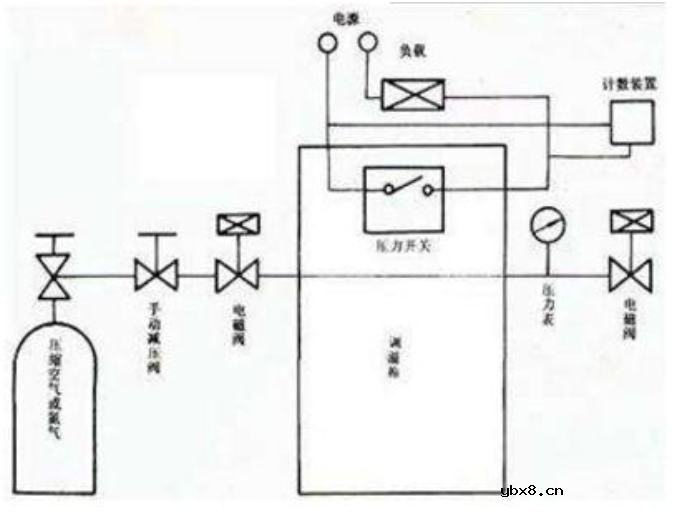

压力开关接线图

电接点压力表开关可以通过表头设定最大压力保护的，压力开关四根线的话，一般来说是一对常开点和一对常闭点，有些常开常闭是可以设定成高低压力转换的，具体要看说明书有没有这种功能了，如果没有，一般选用常闭触点来驱动一个继电器或者接触器来控制泵的电机运转了

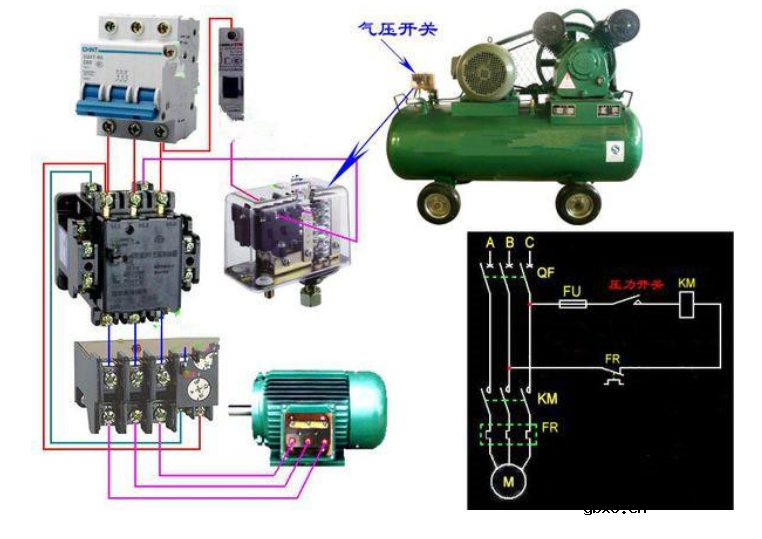

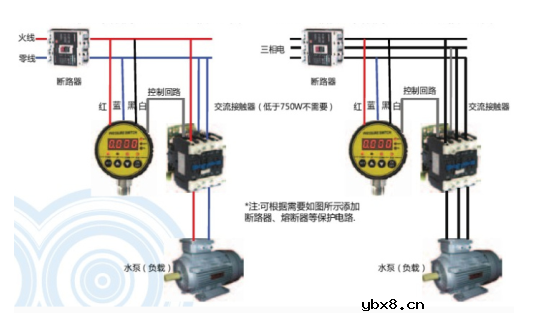

可以参考这张图，把压力开关的常闭点，串联到继电器KM的线圈控制回路里边，KM的触点控制泵的电机启停，这样压力到达你需要的设定值的时候，压力开关会动作，常闭会变成常开了，断开了KM的电源，这样泵就停下来了，一般这种开关动作会有一定的迟滞特性，避免在某个压力点造成泵的反复启停的，比如你设定成8公斤停机，在5公斤时候启动泵了。

常识介绍：压力开关是与电器开关相结合的装置，当到达预先设定的流体压力时，开关接点动作。主要应用于电厂、石化、冶金行业等工业设备上输出报警或控制信号，在工业领域中有着重要的用途，能预防生产工程中重要装置的损坏，避免了重大生产事故地发生。所以你选择的压力开关一定要可靠哦。

另外电机要加上过热保护和空气开关了

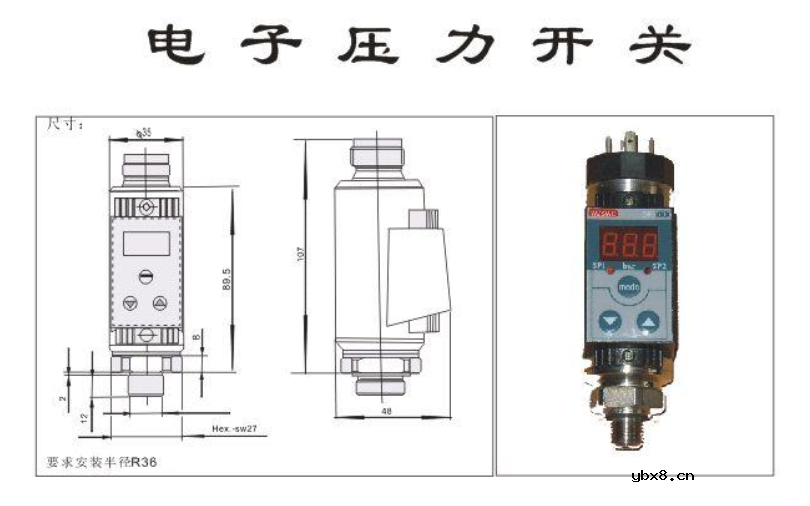

压力开关特点

压力开关主要类别包括常开式和常闭式。主要特点是：

1、采用英制管螺纹快速接头或铜管焊接式安装结构，安装灵活，使用方便，无需特殊的安装固定。

2、插片式导线式连接方可供用户任意选定。

3、密封式不锈钢感应器安全可靠。

4、压力范围内可根据用户任意选定的压力值进行制造。

压力开关是与电器开关相结合的装置，当到达预先设定的流体压力时，开关接点动作。主要应用于电厂、石化、冶金行业等工业设备上输出报警或控制信号，在工业领域中有着重要的用途，能预防生产工程中重要装置的损坏，避免了重大生产事故地发生。
