隔离开关的类型及含义

　　隔离开关的类型及含义

　　隔离开关种类较多，一般可按下列几种方法分类：按安装地点分，可分为户内式和户外式；按刀闸运动方式分，可分为水平旋转式、垂直旋转式和插入式；按每相支柱绝缘子数目分，可分为单柱式、双柱式和三柱式；按操作特点分，可分为单极式和三极式；按有无接地开关分，可分为带接地开关和无接地开关。

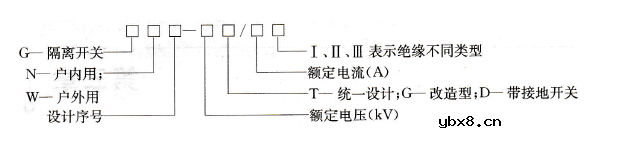

　　隔离开关的型号及含义标示如下：

　　

　　隔离开关的种类

　　隔离开关（简称刀闸）从基本功能看主要分为底座、支持绝缘子、导电系统和操作系统四个基本部分。

　　隔离开关的种类很多，按安装地点可分为户内式与户外式；按绝缘支柱数目可分为单柱式、双柱式、三柱式；按隔离开关的运动方式可分为水平旋转、垂直旋转式、摆动式和插入式；按有无接地开关可分为有接地隔离开关和无接地隔离开关；按所配用的操动机构可分为手动、电动、气动和液压操作等类型。

　　隔离开关可以分为以下类型：

　　按绝缘支柱的数目，可分为单柱式、双柱式及三柱式隔离开关。

　　按运动方式，可分为水平旋转式、垂直旋转式、摆动式和插入式隔离开关。

　　按装设地点，可分为户内式和户外式两种。

　　按级数可分为单极和三极两种。

　　按配用的操动机构，可分为手动、电动、气动、液压操作等类型。

　

　　按其安装方式的不同

　　可分为户外隔离开关与户内高压隔离开关 。户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。

　　按其绝缘支柱结构的不同

　　可分为单柱式隔离开关（single-column disconnector）、双柱式隔离开关（double-column disconnector）、三柱式隔离开关（three-column disconnector）。其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。

　　按电压等级的不同

　　低压隔离开关

　　电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。刀开关即作为隔离电源的开关电器。隔离电源的刀开关亦称作隔离开关。隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。 用做隔离电源的刀开关必须满足隔离功能，即开关断口明显，并且断口距离合格。 刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。

　　高压隔离开关

　　GN系列户内高压隔离开关

　　高压断路器

　　GW系列户外高压隔离开关
