稳压器应用参考电路

1.提高输出电压的电路
如果现有的三端固定稳压器输出电压低于所需要的电压，可以采用升压电路来实现。

提高输出电压的电路如图18-9 所示。电路中的R1接在输出端与稳压器公共端之间， R2接在稳压器的公共端与电源公共端之间。此时流过R1的电流为V标/R1该电流与稳压器的静态工作电流一起流入R2 。由于稳压器的静态电流很小，仅为几毫安，当R1和R2的阻值较小时，电路的输出电压可囱下式求出:

2. 扩展输出电流的电路
当电路所需电流超过稳压器最大输出电流时，可以采用外接大功率三极管的办法来扩展输出电流，具体电路如图18-10 所示。

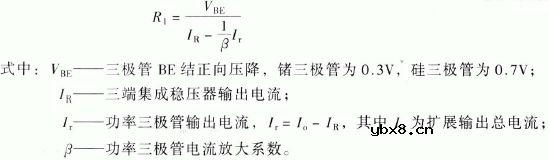

图中VT 为大功率半导体三极管，应根据需要扩展的电流最大值来选择。电阻R1的阻值可由下式确定:

3. 用三端固定集成稳压器组成的7 - 30V 可调式稳压电源

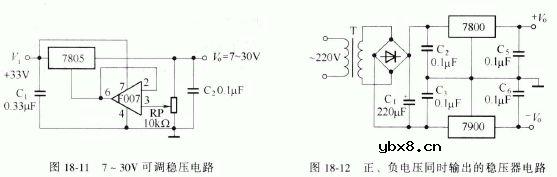

图18-11 所示电路是用CW7805 集成稳压器组成的7 - 30V 可调式稳压器电路。F007 运算放大器为电压跟随器，它的工作电压直接取自稳压器的直流电压输入端。

4. 正、负电压同时输出的稳压器
在有的电路中往往需要正、负电压同时输出的电压源，利用CW7800系列和CW7900系列的集成稳压器，可以很方便地组成正、负电压同时输出的稳压电隙，具体的电路如图18-12 所示。

这种电路由于共用一组整流电路，电路结构简单。但需要说明的是，它不适用于两路负载不平衡的电路，否则会造成输出电压误差加大，使稳定度变坏。

5. 高输入电压稳压电路

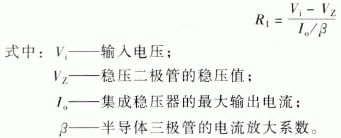

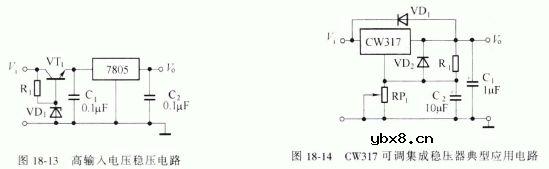

图18-13 所示电路是一个适用于输入电压高于稳压器所要求的最大输入电压的稳压电路，在输入电路中接入分压功率三极管。R1的阻值可由下式确定:

6. CW137 可调集成稳压器典型应用电路
CW137 可调集成稳压器典型应用电路如图18-14 所示。图中C1是为防止电路发生自激而设定的， VD1是保护二极管。C2 接在稳压器调整端和接地端之间，其作用是将RP1上的纹波旁路掉，以提高稳压器的纹披抑制性能。接入G 后，若输入端或输出端短路，~的反向高峰电流会流向调整端，使基准电压和误差放大器受损。电路中的VD2可以防止这种现象的发生。

0-3V连续可调稳压器电路如图1 8- 15 所示。图中的RP1不直接接地，而接-1.25V 以下的电位上。电路中的R3 和VD2可提供-1.3V 的负电压基准，因而电路可以实现从0V 开始连续调节。

8. 正、负可调稳压电源
图18-16 所示电路是一种由CW317 和CW337 组成的双向可调稳压电游、电路。
