升压式DC/DC变换器应用参考电路

1. MAX752 应用电路

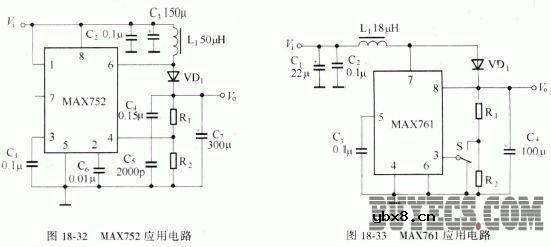

MAX752 的应用电路如图18-32 所示。图中的C2 必须靠近芯片，这样可以抑制由于负载瞬变而引起的高压。

2. MAX761 应用电路
MAX761 典型应用电路如图18-33 所示。电路的输出电压V。取决于③脚的接法，若③脚接地，为选择IC 的内反馈控制，输出电压为12V; 当③脚接R ，和R2 时，则选择为外反馈控制，此时输出电压由下式确定:

调节R1和R2的电阻值可以得到不同的输出电压。

3. ELM95 系列应用电路
ELM95 系列DC/DC 变换器应用电路如图18-34 所示。电路中的外围元件极少，仅有电感器、二极管和电容器。应用中应注意选择的电感线圈内阻要小且不能出现磁饱和，二极管要选用开关速度快的，电容器的耐压至少是输出电压的3 倍以上。

4. MAX849 应用电路

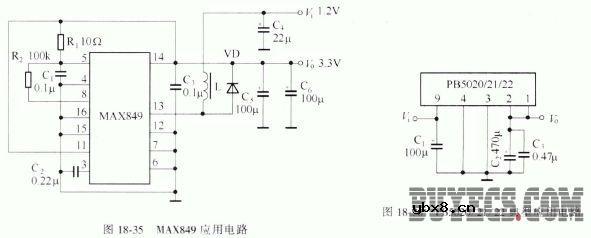

MAX849 应用电路如图18-35 所示。该应用电路固定输出电压为3. 3V ，输出电流为200mA 。

5. PB5020/21/22 应用典型电路
PB5020/21/22 应用的典型电路如图18-36 所示。电路具有外接元件少，输入电压范围宽、无需加散热片等特点。

6. MAX1745 应用电路

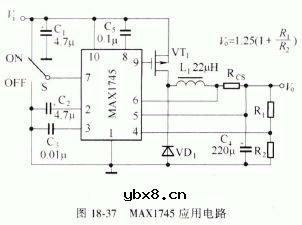

MAX1745 的典型应用电路如图18-37 所示。输入电压为5.5-36V ，输出电压为1.25 - 18V ,且输出电压取决于R1和R2组成的分压器的分压比。输出电流的大小则由限流电阻Rcs 决定，也与开关管VT1与续流二极管VD1有关。MAX1745 的⑦脚可用电平来控制电掘的关闭，在正常工作时，该脚可接输入电压Vi ; 要关闭电源时，此端接地。

7. MIC4680-3. 3 BM 应用电路
用MIC4680-3.3BM 组成的固定输出电压电路如图18-38 所示。输入电压为6 - 34V ，输出电压为3.3V 。

8. MIC4680 应用电路
由MIC4680 组成的可调输出电压电路如图18-39 所示。输入电压为5 - 34V ，可调输出电压由R1及R2 决定。
