高边驱动LED负载LED和BUZZER

负载LED和BUZZER
LED的问题主要在于在漏电流的情况下，它会微亮，而且只需要很短的时间就能导通，因此会导致很多的问题。
如图所示，高边驱动LED（可能并不是主负载，还有别的LAMP）的时候，由于高边的漏电流可能使LEd处于微导通的状态，这是采用一个下拉电阻就可以解决这个问题。
这个电阻在Mos管开路检测的时候起着非常重要的作用，以后在涉及这方面的时候再详细叙述。

Buzzer是感性的，它会产生一些干扰，其次在漏电流的情况下，它会低声鸣叫。

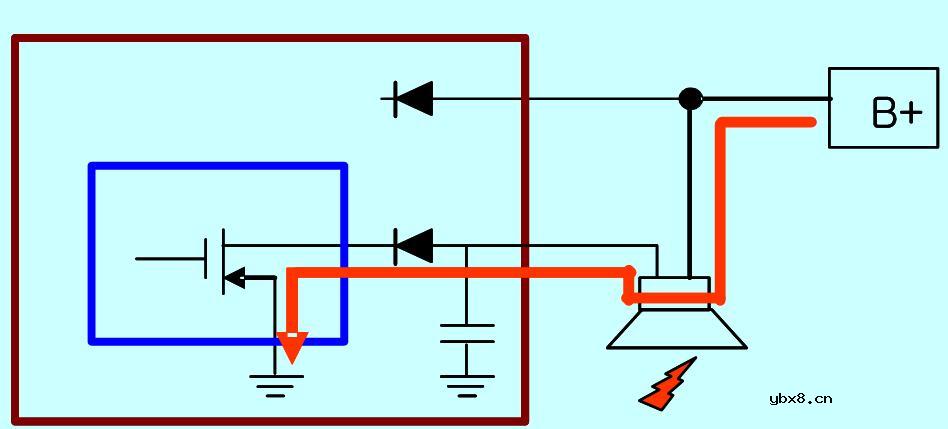

一般而言，BUZZER不能采用5V驱动，一般采用12V驱动，附加50欧左右的限流电阻，必须确认所用驱动管子的漏电流是否足够大会导致Buzzer产生声音，并且地应该是功率地，防止对地线的干扰（感性负载关断的时候的震荡），如下图所示：

如果采取高边输出，必须和前面LED相似设计才能保证在诊断的时候不会出现问题。
