ADS7846 触摸屏控制器的工作原理

各种类型的触摸屏均有其相应的控制器，如：ADS7846是四线式触摸屏的控制器，而ADS7845 是五线式触摸屏的控制器。控制器的主要功能是分时向X、Y 电极对施加电压，并把测量电极上的电压信号转换为相应触摸点的X、Y 坐标。

1).操作原理
ADS7846 内部有一个由多个模拟开关组成的供电-测量电路网络和12 位的A/D 转换器（参见
图3）。ADS7846 根据微控制器发来的不同测量命令导通不同的模拟开关，以便向工作面电极对提供电压，并把相应测量电极上的触点坐标位置所对应的电压模拟量引入A/D 转换器。在触摸点X、Y 坐标的测量过程中，测量电压与测量点的等效电路如图4 所示，图中P 为测量点。

图3 ADS7846 的功能框图

2).数字接口

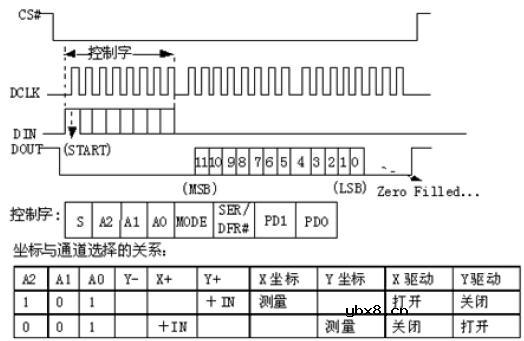

ADS7846 与MMC2107 之间通过标准的SPI 口相连，由MMC2107 启动3 次SPI 传送来完成转换，如图5 所示。第一次SPI 传送由MMC2107 向ADS846 发控制字，包括起始位、通道选择、8/12 位模式、差分/单端选择和掉电模式选择，接下来的两次SPI 传送则是MMC2107 从ADS7846 取A/D 转换结果数据（最后四位自动补零），完成触摸屏控制器和微控制器之间的一次通信。

图6 中断请求
3).笔中断（PENIRQ＃）输出
ADS7846 通过笔中断请求向MMC2107 表示有触摸发生。如图6 所示，当没有触摸时，MOSFET
①和②打开、③关闭，则笔中断输出引脚通过外加的上拉电阻输出为高。当有触摸时，①和③打开、
②关闭，则笔中断输出引脚通过③内部连接到地而输出为低，从而向MMC2107 提中断请求。
