晶闸管的基础知识

晶闸管的定义

晶闸管(Thyristor)是晶体闸流管的简称，又称作可控硅整流器(Silicon Controlled Rectifier——SCR)，以前被简称为可控硅。

由于其能承受的电压和电流容量仍然是目前电力电子器件中最高的，而且工作可靠，因此在大容量的应用场合仍然具有比较重要的地位。

晶闸管的结构

从外形看，晶闸管主要有螺栓型和平板型两种封装结构。有阳极A、阴极K和门极G(控制端)三个连接端。内部是PNPN四层半导体结构。

a) 外形b) 结构c) 电气图形符号

晶闸管的工作原理

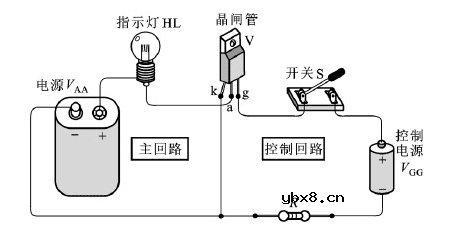

晶闸管在工作过程中，它的阳极(A)和阴极(K)与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。

晶闸管的种类

1、晶闸管按其关断、导通及控制方式可分为普通晶闸管、双向晶闸管、逆导晶闸管、门极关断晶闸管(GTO)、BTG晶闸管、温控晶闸管和光控晶闸管等多种。

2、晶闸管按其引脚和极性可分为二极晶闸管、三极晶闸管和四极晶闸管。

3、晶闸管按其封装形式可分为金属封装晶闸管、塑封晶闸管和陶瓷封装晶闸管三种类型。

4、晶闸管按电流容量可分为大功率晶闸管、中功率晶闸管和小功率晶闸管三种。

5、晶闸管按其关断速度可分为普通晶闸管和高频(快速)晶闸管。

晶闸管的工作特性

晶闸管的工作特性可以概括为∶正向阻断，触发导通，反向阻断。也就是说，对阳极施加正向电压，没有触发电压，管子不会导通，在阳极和门极施加正向电压，管子才会导通，阳极施加反向电压，无论是否有触发电压，管子都不会导通。

由晶闸管的工作特性可得它的导通与关断条件，导通条件为∶阳极与阴极间加正向电压，门极与阴极间也加正向电压。关断条件为∶将阳极电压降低至足够小，或断开阳极电压，或向阳极施加反向电压。

综合整理自电气笔谈、百度百科、功率半导体那些事儿
